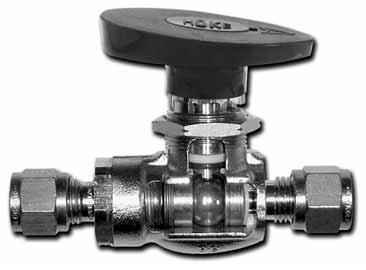

Zawory kulowe / seria DL/TL POBIERZ PDF


Zastosowanie:zawór kulowy jednokierunkowy

  • jako zawory jednokierunkowe
  • możliwe zastosowanie siłownika do zdalnego sterowania zaworem



Parametry techniczne:


ciśnienie pracy:

zawory ze stali nierdzewnej:

  • seria DL: 6000 PSIG w temp. 70°F ( 41,4 MPa w temp. 21°C)
  • seria TL: 3000 PSIG w temp. 70°F ( 20,7 MPa w temp. 21°C)

zawory z mosiądzu:

  • seria DL/TL: 3000 PSIG w temp. 70°F ( 20,7 MPa w temp. 21°C)



temperatura pracy:

  • od -40 do +177°C



przyłącza:

  • gwinty stożkowe NPT wewnętrzne: 1/4", 3/8" i 1/2"; zewnętrzne: 1/4"
  • przyłącza GYROLOK: 1/8", 1/4", 3/8" i 1/2" oraz od 6 do 10mm



średnica siedzenia:

  • od 2,36 do 6,35mm



materiały:

  • stal nierdzewna, mosiądz
  • Teflon, PCTFE



Właściwości:



  • wydłużona żywotność zaworów do 100 000 cykli
  • uszczelnienia gwarantują szczelność zaworu oraz jego trwałość i niezawodność
  • ustawienie rączki wyraźnie wskazuje pozycję zaworu "otwarty-zamknięty"
  • korpus umożliwia przebudowę zaworu, możliwa również opcja zamówienia jako zawór jednoczęściowy
  • gwinty stożkowe NPT o wysokiej tolerancji
