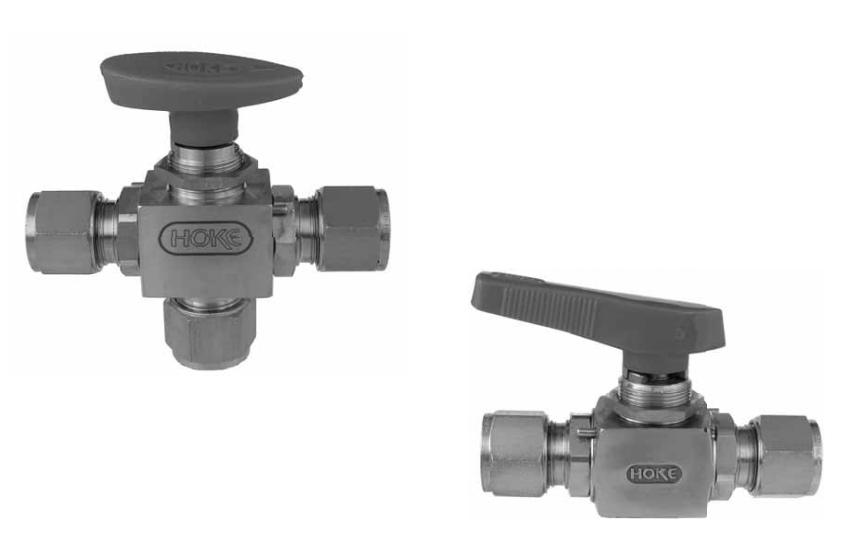

Zawory kulowe / seria 7G POBIERZ PDF


Zastosowanie:zawory kulowe - seria 7G



  • w aplikacjach hydraulicznych i wysokociśnieniowych
  • do mediów lepkich, mediów gazowych i ciekłych
  • w rafineriach i w instalacjach przemysłowych



Parametry techniczne:



 ciśnienie pracy:

  • od lekkiej próżni do 3000 PSIG (20,7 MPa)



temperatura pracy:

  • od -29 do +232°C



przyłącza:

  • gwinty stożkowe NPT wewnętrzne 1/4, 3/8 i 1/2"
  • przyłącza GYROLOK: 1/4, 3/8 i 1/2" oraz od 6 do 12mm (18mm tylko zawór dwudrogowy)



średnica siedzenia:

  • od 4 do 8mm



materiały:

  • stal nierdzewna
  • TFE, Nylon



Właściwości:


  • możliwość montażu panelowego jest standardowa dla wszystkich przyłączy za wyjątkiem 1/2" i 18mm
  • ustawienie rączki wyraźnie wskazuje pozycję zaworu "otwarty-zamknięty"
  • seria zaworów 3-drogowych gwarantuje możliwość zamknięcia przepływu medium, bądź kontrolę jego przepływu
  • gwinty stożkowe NPT o wysokiej tolerancji
