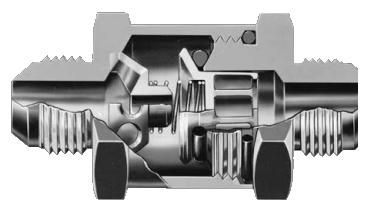

seria 800
Zastosowanie:
- zapobiega przepływowi wstecznemu chroniąc cenne elementy instalacji
Parametry techniczne:
- ciśnienie pracy:
- przyłącza gwintowane od 0 do 600 PSIG (41bar)
- przyłącza pod wężyk od 0 do 200 PSIG (14bar)
- ciśnienie zadziałania:
- standardowe: 8″ H2O max. (ok. 0,02bar)
- inne opcje: od 2″ H2O (0,005bar) do 56″ H2O (0,14bar)
- temperatura pracy: od -62 do +232°C (w zależności od uszczelnienia i korpusu)
- przyłącza: od 3/16″ do 1 1/2″ – rodzaje przyłączy na zapytanie
- materiały:
- aluminium, stal nierdzewna
- Buna-N, Neopren, Silikon, Viton
Właściwości:
- całkowita szczelność pod każdym ciśnieniem, nawet gdy ciśnienie zwrotne osiągnie wartość 0,002bar
- niskie ciśnienia zadziałania możliwe na zapytanie
- o-ringi gwarantują doskonałe uszczelnienie zaworu
- kompatybilny z większością mediów ciekłych i gazowych
- łatwy w montażu
Działanie zaworu:
- OTWARTY
Swobodny przepływ medium ułatwiają opływowe kształty wewnętrzne. - ZAMYKA SIĘ
Podczas gdy ciśnienie w instalacji zaczyna powoli spadać o-ring automatycznie ustawia się w pozycji kontaktowej ze stożkową, metalową powierzchnią grzybka i siedzenia zapewniając całkowitą szczelność zaworu. - ZAMKNIĘTY
Stożkowa, gładka powierzchnia grzybka uszczelniając wywiera nacisk na o-ring. Im większy nacisk, tym, szczelniejszy jest zawór.

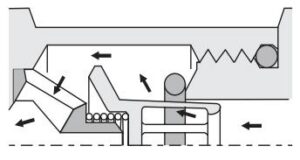

Zdjęcie nr 1. Zawór zwrotny – seria 800 otwarty

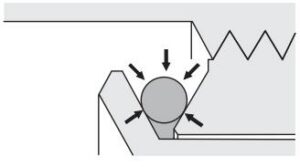

Zdjęcie nr 2. Zawór zwrotny – seria 800 zamyka się

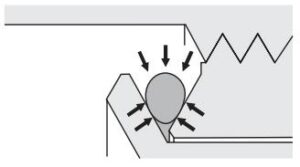

Zdjęcie nr 3. Zawór zwrotny – seria 800 zamknięty
