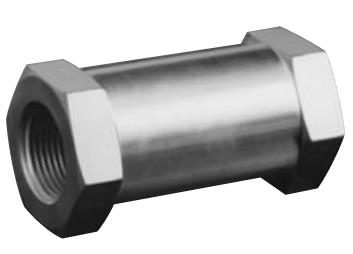

seria 200/HP 200
Zastosowanie:
- zapobiega przepływowi wstecznemu chroniąc cenne elementy instalacji
- w instalacjach wysokociśnieniowych
- w kriogenice
Parametry techniczne:
- ciśnienie pracy:
- seria 200: 3000 PSIG (207bar)
- seria H200: 6000 PSIG (414bar)
- ciśnienie zadziałania:
- standardowe: 1 PSIG
- inne opcje: od 0,1 do 25 PSIG (od 0,007 do 1,72bar)
- temperatura pracy: od -196 do +288°C (w zależności od uszczelnienia i korpusu)
- przyłącza:
- rodzaje: gwint NPT, BSP, przyłącza GYROLOK oraz inne na zapytanie
- od 1/8″ do 2″ w zależności od rodzaju przyłącza i typu zastosowania (kriogenika – niskie temp. lub wysokociśnieniowe)
- materiały:
- aluminium, mosiądz, stal nierdzewna
- Buna-N, guma etylenowo-propylenowa, Fluorosilikon, Kalrez, Neopren, Teflon, Viton
Właściwości:
- szybka reakcja zaworu na zmiany wysokości ciśnienia
- unikalne uszczelnienia gwarantują szczelność w każdych warunkach ciśnieniowych
- kompaktowa budowa – zredukowana waga i wielkość zaworu
- możliwość montażu w każdej pozycji
- UWAGA: zalecane jest stosowanie filtrów do pracy z zaworami serii 200 i H200, w celu uniknięcia osadzania się zanieczyszczeń na elementach uszczelniających
Działanie zaworu:
- OTWARTY
Medium swobodnie przepływa przez zawór. Ciśnienie powoduje całkowite odsunięcie sprężyny. - ZAMYKA SIĘ
Podczas gdy ciśnienie w instalacji zaczyna powoli spadać o-ring automatycznie ustawia się w pozycji kontaktowej z metalową powierzchnią grzybka i siedzenia zapewniając całkowitą szczelność zaworu. - ZAMKNIĘTY
O-ring jedynie uszczelnia zawór, cały nacisk ciśnienia zwrotnego zatrzymany jest na siedzeniu metal-do-metalu. Im wyższe ciśnienie, tym lepsze doszczelnienie zaworu. Metalowe siedzenie zabezpiecza o-ring przed odkształceniami i deformacjami.

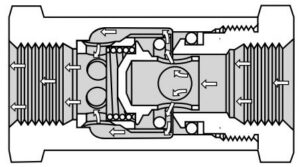

Zdjęcie nr 1. Zawór zwrotny – seria 200 otwarty

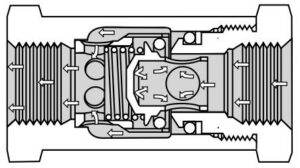

Zdjęcie nr 2. Zawór zwrotny – seria 200 zamyka się

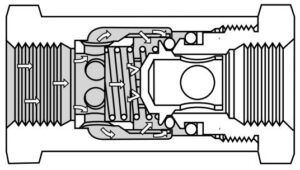

Zdjęcie nr 3. Zawór zwrotny – seria 200 zamknięty
