Wyłączny przedstawiciel CIRCOR INSTRUMENTATION TECHNOLOGIES Inc. w Polsce.
Nasze rozwiązania sprawdzają się w każdych warunkach ciśnienia, temperatury i rodzaju mediów.

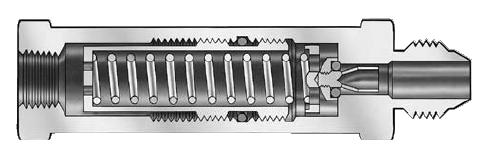

seria 5100

Zastosowanie:

  • w instalacjach kriogenicznych
  • odporny na niskie temperatury

Parametry techniczne:

  • ciśnienie pracy: od 0 do 2.400 PSIG (16,6 MPa)
  • ciśnienie zadziałania: standardowe: 20 PSIG
  • temperatura pracy: od -220,6 do +204°C w zależności od o-ringu
  • przyłącza:
    • rodzaje: gwint zewnętrzny/wewnętrzny na zapytanie klienta
    • wielkości od 1/8″ do 1 1/4″
  • materiały:
    • stal nierdzewna, aluminium
    • Viton, Neopren, guma etyleno-propylenowa, Fluorosilikon, Buna-N, Teflon

Właściwości:

  • na życzenie klienta możliwe fabryczne, precyzyjne nastawienie ciśnienia zadziałania
  • zawory dostosowane do warunków kriogenicznych (prefix K przed symbolem produktu): specjalnie projektowane, czyszczone i testowane do niskich temperatur

Działanie zaworu:

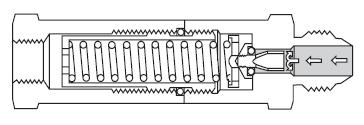

    • ZAMKNIĘTY
      Sprężyna jest ograniczona przez siedzenie metal-do-metalu. O-ring gwarantuje szczelność zaworu. Im wyższe ciśnienie, bliższe wartości nastawionego ciśnienia zadziałania, tym zawór szczelniejszy.

Zdjęcie nr 1. Zawór nadmiarowy – seria 5100 zamknięty

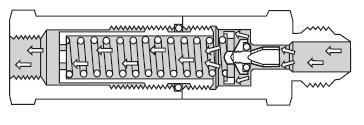

    • DZIAŁA
      Porty w zaworze zostają otwarte eliminując raptowny wzrost ciśnienia. Medium przepływa między grzybkiem i siedzeniem.

Zdjęcie nr 2. Zawór nadmiarowy – seria 5100 działa

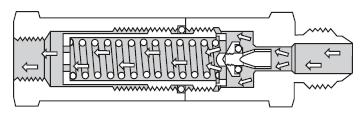

    • OTWARTY
      Prosta konstrukcja zaworu oraz otwarte porty zapewniają pełny, swobodny przepływ medium z minimalnym wzrostem ciśnienia.

Zdjęcie nr 3. Zawór nadmiarowy – seria 5100 otwarty

Pliki do pobrania

Zobacz też

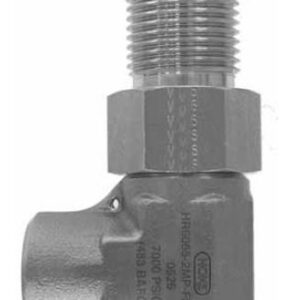

seria R6000

seria R6000

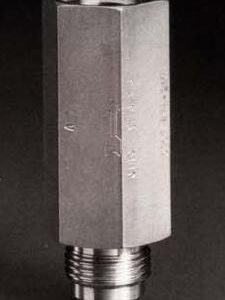

seria 500

seria 500

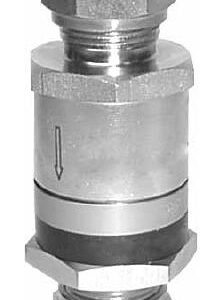

seria XVH

seria XVH

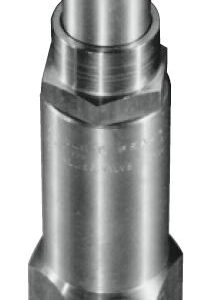

seria 5300
