Zawory
Zawory kulowe / seria 7165/7177/7600 POBIERZ PDF


Zastosowanie:zawór kulowy, odcinający, 3-drogowy





Parametry techniczne:



ciśnienie pracy:

  • od lekkiej próżni do 6000 PSIG w temp. 70°F ( 41,4 MPa w temp. 21°C)



temperatura pracy:

  • seria 7165: od -40 do +177°C
  • seria 7177: od -18 do +177°C
  • seria 7671: od -40 do +121°C


przyłącza:

  • gwinty stożkowe NPT od 1/8 do 1/4"
  • przyłącza GYROLOK od 1/8 do 1/4" oraz od 3 do 8mm



średnica siedzenia:

  • od 2,4 do 4,8mm


materiały:

  • stal nierdzewna, mosiądz
  • TFE, Viton, Buna-N



Właściwości:



  • zakres obrotu rączki 180° umożliwia sterowanie przepływu medium z jednej linii przesyłowej do drugiej, a kształt rączki wyraźnie wskazuje na otwartą linię, bądź zamknięcie zaworu
  • uszczelnienie (Dyna-Pak) zapewnia szczelność zaworu zarówno w próżni jak i przy zastosowaniach wysokociśnieniowych
  • podwójne siedzenie (TFE) zapewnia doskonałą szczelność
  • siedzenia i uszczelki (TFE) gwarantują odporność na media korozyjne, możliwy dobór odpowiedniego materiału do medium
  • szerokie możliwości zastosowania dzięki wielu przyłączom i materiałom
  • gwinty stożkowe NPT o wysokiej tolerancji



PROJEKT, MONTAŻ I SERWIS INSTALACJI

GAZÓW TECHNICZNYCH I LABORATORYJNYCH.

www.gaztechnika.com.pl


Dodatkowe pliki:

Dodatkowe zdjecia:

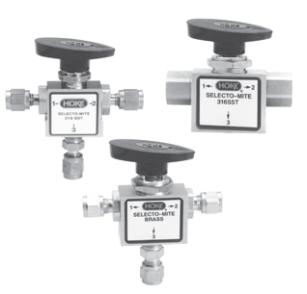

zawór kulowy 3-drogowy 7165G4B
zawór kulowy 3-drogowy 7673F4Y
zawór kulowy 3-drogowy
