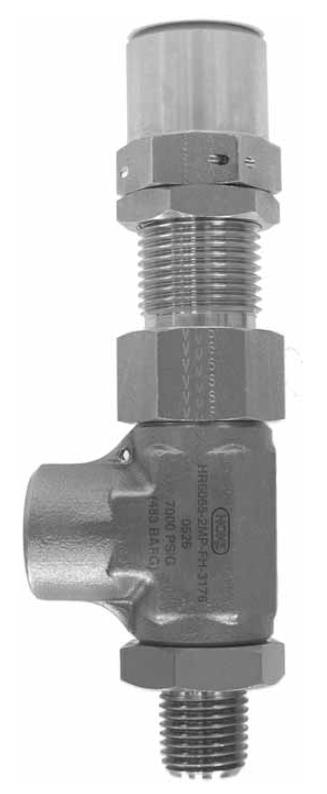

Zawory nadmiarowe / seria R6000 POBIERZ PDF


Zastosowanie: zawory nadmiarowe - seria R6000

  • przemysł farmaceutyczny - sterylizacja, systemy pakujące
  • instalacje grzewcze na platformach ropy naftowej
  • laboratoria petrochemiczne
  • zakłady przemysłowe


Parametry techniczne:



ciśnienie pracy:

  • LR6000: 5-700 PSIG (0-4,8 MPa)
  • MR6000: 150-6000 PSIG (10-41,4 MPa)
  • HR6000: 150-7000 PSIG (10-48,2 MPa)
  • XR6000: 5000-7000 PSIG (34,5-48,2 MPa)



ciśnienie zadziałania:

  • LR6000: 5-550 PSIG (0-3,8 MPa)
  • MR6000: 150-2500 PSIG (10-17,2 MPa)
  • HR6000: 150-5000 PSIG (10-34,5 MPa)
  • XR6000: 5000-6000 PSIG (34,5-41,4 MPa)

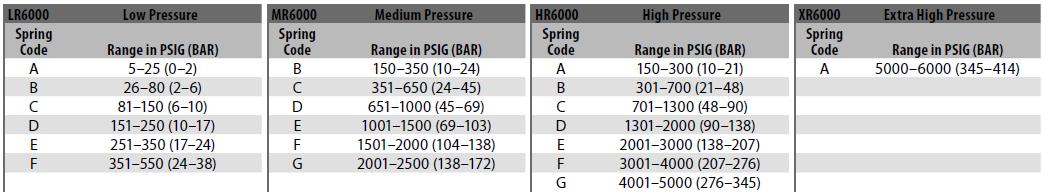

zawory nadmiarowe - seria R6000 - kody ciśnień zadziałania

Możliwe jest fabryczne nastawienie ciśnienia zadziałania na żądaną wartość, w tym celu przy zamówieniu należy za symbolem zaworu dodać wartość ciśnienia w PSIG (nie w barach). W przeciwnym razie zawór zostanie nastawiony na średnią wartość ciśnienia zadziałania przypadającą na daną serię LR, MR, HR lub XR zależną od wybranego kodu (od A do G). Zawory nastawiane fabrycznie posiadają zabezpieczenia uniemożliwiające zmianę nastawionego ciśnienia.



temperatura pracy:

  • LR6000: od -57 do +288°C w zależności od typu uszczelnienia i wysokości ciśnienia
  • MR6000: od -57 do +288°C w zależności od typu uszczelnienia i wysokości ciśnienia
  • HR6000: od -57 do +288°C w zależności od typu uszczelnienia i wysokości ciśnienia
  • XR6000: od -54 do +288°C w zależności od typu uszczelnienia i wysokości ciśnienia



przyłącza:

  • gwinty NPT i BSPT zewnętrzne: 1/4"
  • przyłącza GYROLOK: 6mm, 8mm i 12mm



średnica siedzenia:

  • LR6000, MR6000: 4,78mm
  • HR6000: 2,39mm
  • XR6000: 2,08mm


materiały:

  • stal nierdzewna
  • Neopren, Viton, Buna N, guma etylenowo-propylenowa, Kalrez, Silikon (za wyjątkiem serii XR, w seriach MR i HR możliwy tylko do odpowiednio: 350 PSIG i 300 PSIG)


Właściwości:



  • dostępne są cztery modele w zależności od wysokości ciśnienia: niskiego, średniego, wysokiego, ekstra wysokiego
  • typ zaworu kątowy prawy
  • ciśnienia zadziałania mogą zostać fabrycznie nastawione i dostosowane do potrzeb klienta
  • zgodny z PED i CE
