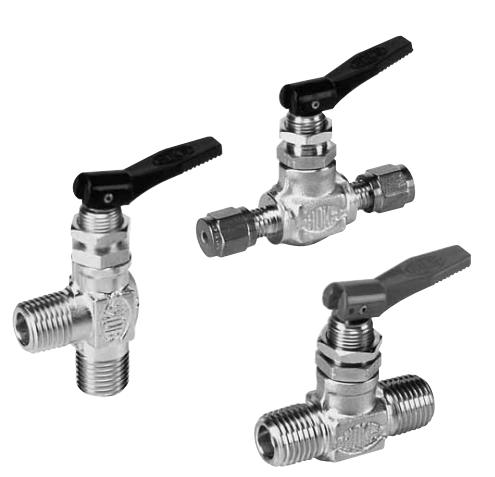

Zawory iglicowe / iglicowe-odcinające / seria 1500 POBIERZ PDF


Zastosowanie:zawory regulacyjne-iglicowe





Parametry techniczne:



ciśnienie pracy:

  • średnica siedzenia 3,2mm - 200 PSIG w temp. 70°F (1,4 MPa przy temp. 21°C)
  • średnica siedzenia 5,6mm - 100 PSIG w temp. 70°F (0,7 MPa przy temp. 21°C)


temperatura pracy:

  • od -29 do +149°C



przyłącza:

  • gwint stożkowy NPT od 1/8 do 3/8"
  • przyłącza GYROLOK od 1/8 do 1/4"



średnica siedzenia:

  • od 3,2 do 5,6mm



materiały:

  • stal nierdzewna, mosiądz
  • Viton



Właściwości:



  • ustawienie uchwytu zaworu umożliwia wzrokową kontrolę położenia iglicy
  • uchwyt w postaci dźwigni pozwala na natychmiastowe otwarcie lub zamknięcie zaworu
  • zastosowane w konstrukcji zaworu elastomery gwarantują szczelność podczas pracy w próżni lub pod ciśnieniem (dopuszczalne wartości powyżej)
  • szerokie możliwości zastosowania dzięki wielu przyłączom i materiałom
  • możliwość montażu panelowego w standardzie
  • kolorowe uchwyty ułatwiają identyfikację medium (na zamówienie, kolor czarny w standardzie)
  • na życzenie klienta możliwe zastosowanie elementu pozycjonującego uchwyt zaworu lub trzpienia uniemożliwiającego pozostawienie zaworu w pozycji "otwarty"



PROJEKT, MONTAŻ I SERWIS INSTALACJI

GAZÓW TECHNICZNYCH I LABORATORYJNYCH.

www.gaztechnika.com.pl


Dodatkowe pliki:

Dodatkowe zdjecia:

zawór regulacyjny-iglicowy 1513G4B

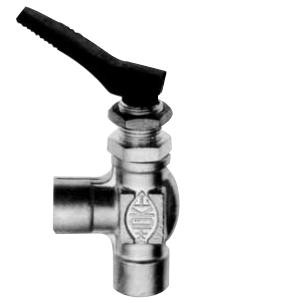

zawór regulacyjny-iglicowy 1523F2B

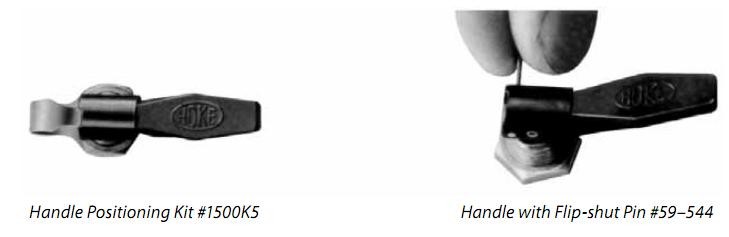

zawór regulacyjny-iglicowy - opcje uchwytu
