Reduktory
Dwustopniowe / seria COM2B POBIERZ PDF

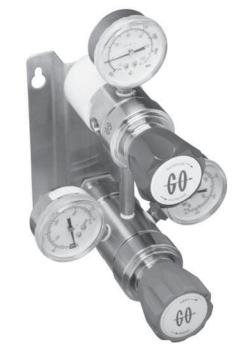

Zastosowanie: Panel redukcyjny - seria COM2B


  • do stałej, nieprzerwanej kontroli ciśnienia, z możliwością wymiany opróżnionych butli gazowych bez konieczności odcięcia przepływu medium
  • w instalacjach laboratoryjnych, przemysłowych, gazów specjalnych


Parametry techniczne:



ciśnienie pracy:

  • wejściowe (w zależności od temp. od 66 do 260°C oraz od rodzaju uszczelnienia) od 3600 do 6000PSIG (od 24,82 do 41,37MPa)
  • wyjściowe: od 0 do 250PSIG (szczegółowe zakresy ciśnień w karcie katalogowej produktu)


temperatura pracy:

  • od -40 do +500°F (od -4 do +260°C)



przyłącza:

  • możliwe różne konfiguracje maksymalnie sześciu przyłączy (3 x wejście, 3 x wyjście) - szczegółowe informacje w karcie katalogowej produktu
  • gwint wewnętrzny NPT 1/4"



materiały:

  • stal nierdzewna, mosiądz
  • membrany wykonane ze stali nierdzewnej pokrytej warstwą teflonu



współczynniki przepływu:

  • 0,06 (standard); 0,2; 0,025; 0,5


Właściwości:



  • system zintegrowanych reduktorów jednostopniowych: główny i drugorzędny, wykorzystujący serię reduktorów PR1 lub alternatywnie serię PR2, działających naprzemiennie, z jednym przyłączem wyjściowym; gwarantujący stałe, niezmienne ciśnienie, nawet podczas wymiany opróżnionych źródeł gazu; montaż panelowy; w opcji z manometrami lub bez
  • umożliwia wymianę opróżnionych butli gazowych, dzięki możliwości przełączania między reduktorami, co gwarantuje ciągłą dostawę medium pod stałym ciśnieniem
  • waga panelu redukcyjnego 3,31kg
  • zintegrowany filtr 20μm





PROJEKT, MONTAŻ I SERWIS INSTALACJI

GAZÓW TECHNICZNYCH I LABORATORYJNYCH.

www.gaztechnika.com.pl


Dodatkowe pliki:

Dodatkowe zdjecia:

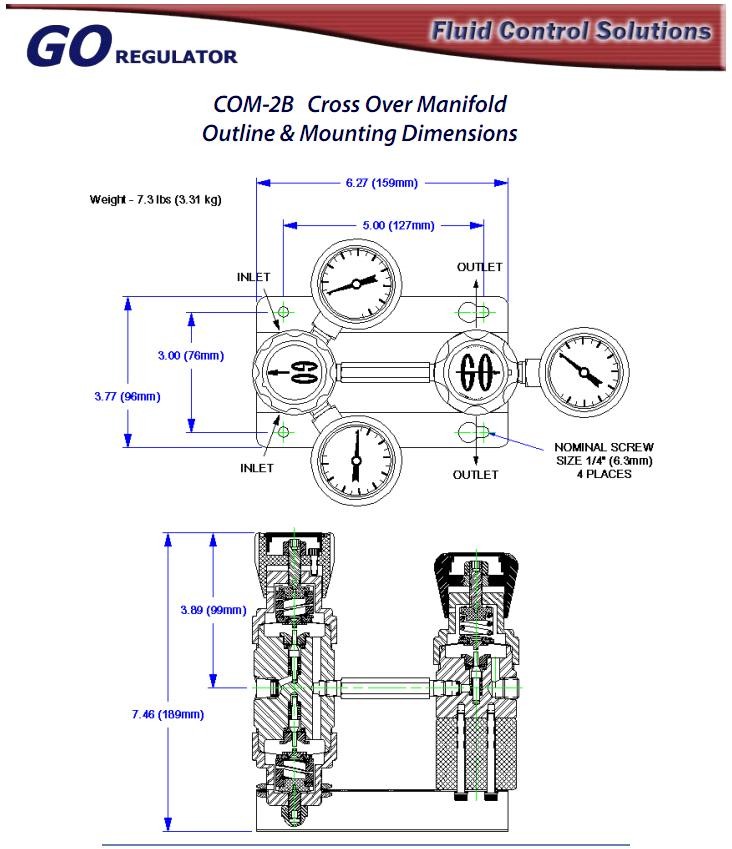

Panel redukcyjny - seria COM2B - wymiary
