Reduktory
Podgrzewane / seria LNG POBIERZ PDF


Zastosowanie: Reduktor podgrzewany w obudowie seria LNG



Parametry techniczne:



ciśnienie pracy:

  • wejściowe (w zależności od temp. od 80 do 193°C, rodzaju siedzenia oraz budowy reduktora) od 400 do 6000PSIG (od 2,76 do 41,37MPa) - szczegółowe informacje w karcie katalogowej produktu
  • wyjściowe (w zależności od sposobu podgrzania: elektrycznie, parą) od 0 do 500PSIG (szczegółowe zakresy ciśnień w karcie katalogowej produktu)



przyłącza:

  • wejście/wyjście: rurka fi 1/8"
  • inne przyłącza procesowe: rurka fi 1/2" i 1/4"



materiały:

  • obudowa metalowa, izolowana
  • pozostałe elementy jak HPR2 podgrzewany elektrycznie lub HPR2 podgrzewany parą



Właściwości:



  • zgodny z CSA #LR-82566-5, ATEX 94/9/EC oraz cert. #TRL03ATEX11001X
  • reduktor podgrzewany HPR2, oraz termostat (w wersji podgrzewanej elektrycznie), znajdują się w pomalowanej, izolowanej obudowie metalowej; przyłącza pod medium, zawór upustowy i manometry również są izolowane
  • zasilanie: 120VAC, 240VAC; moc grzewcza od 40 do 150W lub grzanie parą
  • waga 11,9kg



PROJEKT, MONTAŻ I SERWIS INSTALACJI

GAZÓW TECHNICZNYCH I LABORATORYJNYCH.

www.gaztechnika.com.pl

Dodatkowe pliki:

Dodatkowe zdjecia:

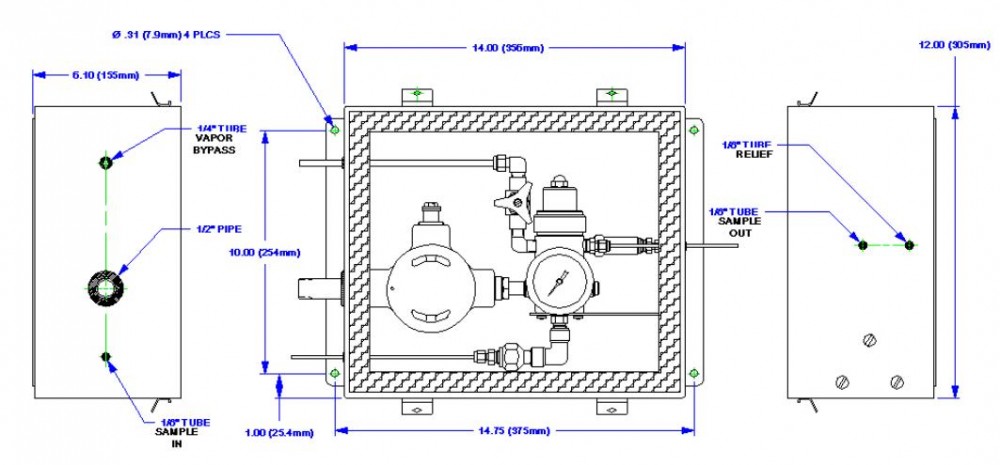

Wymiary reduktora podgrzewanego w obudowie
