Zawory nadmiarowe / seria 5300 POBIERZ PDF

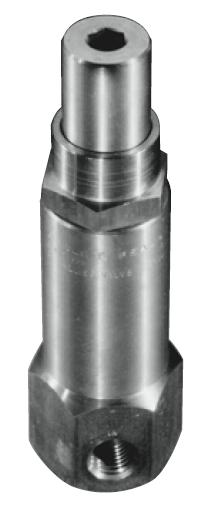

Zastosowanie:zawory nadmiarowe - seria 5300




Parametry techniczne:



ciśnienie pracy:

  • od 400 do 10.500 PSIG (od 2,8 do 72,4 MPa)


ciśnienie zadziałania:

  • ustawiane fabrycznie, wartość deklarowana przez klienta w zakresie 400 - 10.500 PSIG


temperatura pracy:

  • od -54 do +177°C  w zależności od o-ringu i materiału korpusu



przyłącza:

  • rodzaje: na zapytanie
  • wielkości od 1/4" do 1/2", od 1/4" do 1"



materiały:

  • stal nierdzewna, mosiądz
  • Viton, Neopren, Buna-N


Właściwości:



  • na życzenie klienta możliwe fabryczne, precyzyjne nastawienie ciśnienia zadziałania
  • całkowita szczelność zarówno pod działaniem dopuszczalnych wartości ciśnienia pracy, jak również po doszczelnieniu zaworu
  • zgodny z PED i CE
  • wersja do mediów ciekłych (grzybek CRES 440C) oraz gazowych -max. 2000 PSIG w przypadku zastosowania z medium ciekłym (do 3.024 PSIG grzybek PCTFE, powyżej 3.024 PSIG grzybek poliamidowy)


Działanie zaworu:



  • ZAMKNIĘTY


W pozycji "zamknięty" grzybek (1) jest dociśnięty do prześwitu zaworu (2) przez sprężynę i uszczelnienie. Nacisk reguluje ogranicznik grzybka (3), którego dolna krawędź znajduje się na ramieniu średnicy prześwitu zaworu w punkcie 3A. Gdy ciśnienie w instalacji rośnie do ustalonego poziomu ciśnienia zadziałania, zanim je osiągnie, ogranicznik grzybka (3) przesuwa się w górę pokonując tarcie o-ringu (4) - gwarantuje to wyjątkową dokładność zadziałania zaworu w momencie, gdy finalnie ciśnienie osiągnie ustalony poziom zadziałania.

zawory nadmiarowe - seria 5300 - zamknięty






















Zdjęcie nr 1. Zawór nadmiarowy - seria 5300 zamknięty



  • DZIAŁA



Gdy ciśnienie w instalacji urośnie poza ustalony poziom ciśnienia zadziałania, siły w obszarze 6 rosną, przesuwając sprężynę. Umożliwiają w ten sposób dalszy ruch ku górze ogranicznika grzybka, co w efekcie powoduje podniesienie samego grzybka (1) i odsunięcie go od o-ringu, do którego był dociśnięty. Prześwit zaworu (7) otwiera się i umożliwia ujście medium.

zawory nadmiarowe - seria 5300 - działa

















Zdjęcie nr 2. Zawór nadmiarowy - seria 5300 działa



  • OTWARTY



W miarę, gdy ciśnienie w instalacji obniża się, ciśnienie zwrotne w punkcie 7 redukuje siłę działającą na grzybek, co umożliwia ogranicznikowi dalsze otwarcie zaworu - zwiększa się przepływ medium z minimalnym jedynie wzrostem ciśnienia. Gdy zawór serii 5300 użyty jest jako zawór główny nadmiarowy, ciśnienie otwiera grzybek całkowicie umożliwiając pełny przepływ medium z minimalnym spadkiem ciśnienia.

zawory nadmiarowe - seria 5300 - otwarty

















Zdjęcie nr 3. Zawór nadmiarowy - seria 5300 otwarty
