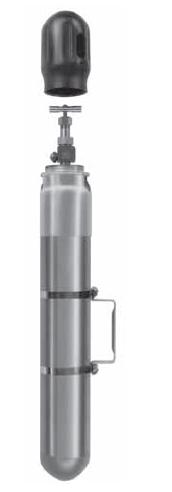

Uchwyty do transportu, kołnierze i osłonki:

W celu bezpiecznego przetransportowania cylindrów pod ciśnieniem, HOKE oferuje kołnierze (instalacja możliwa jedynie w fabryce), osłonki zabezpieczające przed wpływem czynników atmosferycznych oraz uchwyty. Akcesoria mogą być zamawiane w komplecie z cylindrem lub osobno do samodzielnej instalacji. Osłonki przeciwkurzowe dostosowane są do wymiarów wszystkich zaworów kątowych serii 1700, 1900, 2400 oraz 3700/3800. Zawór prosty przystosowany do wymiarów osłonek to 3752M4Y2.

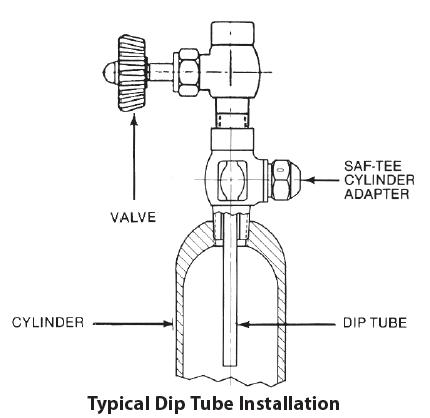

Rurki przelewowe:

Rurki przelewowe zapewniają przestrzeń próżniową o odpowiedniej objętości w cylindrze napełnionym medium, umożliwiając powiększanie jego objętości w miarę wzrostu temperatury. Bez wolnej przestrzeni wewnątrz cylindra, zwiększająca się objętość medium przy nawet niewielkim wzroście temperatury, może spowodować dramatyczny wzrost ciśnienia.

Rurki przelewowe mogą być zamawiane w wymiarach 10, 20, 30%, zapewniając objętość właściwą 90, 80 lub 70%. Rurka o wymiarze 30% "zanurza" się w cylindrze do punktu, gdzie medium osiąga poziom objętości 70%. W celu zapewnienia szczelności rurki przelewowe muszą zostać odpowiednio przyspawane do przyłączy zaworów.

Zawór bezpieczeństwa:

Zawór upustowy Safe-tee może zostać wykorzystany jako niedrogie rozwiązanie zwiększające bezpieczeństwo użytkowania cylindra, lub jako łącznik kompaktowej budowy między cylindrem a zaworami.

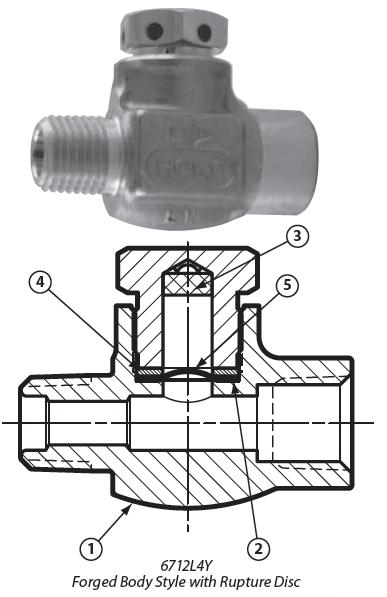

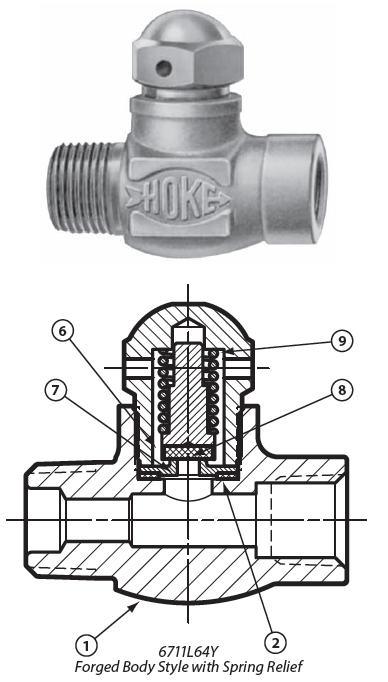

Dostępne są dwa podstawowe modele zaworów: ze sprężyną lub z dyskiem, obejmujące większość zakresów ciśnień. Model ze sprężyną zalecany jest, gdy wymagane jest ponowne zamknięcie zaworu. Model z dyskiem zapewnia wysoką odporność na uszkodzenia podczas montażu.

temperatura pracy: od -29 do +121°C

materiały: korpus - stal nierdzewna, uszczelnienie - PCTFE, dysk- Inconel, siedzenie - Viton

przyłącza: wejście - gwint stożkowy NPT zewnętrzny 1/4" lub 3/8", wyjście - gwint stożkowy NPT wewnętrzny 1/4"

ciśnienie zadziałania: od 350 do 600 PSI model ze sprężyną (zakres 540-600psi zgodny z DOT 3E-1800 oraz 3A-1800); od 1400 do 6200 PSI model z dyskiem (zakres 2600-3000psi zgodny z DOT 3E-1800 oraz 3A- 1800)

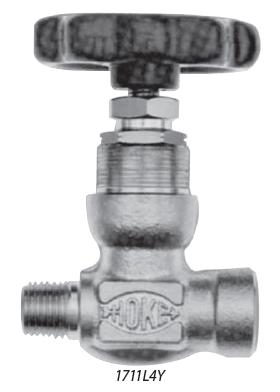

Zawór do cylindrów - seria 1700:

Zawór prosty, wykonany ze stali nierdzewnej 316, przystosowany do cylindrów o przyłączach z gwintem stożkowym NPT 1/4 i 3/8". Uszczelnienie Dyna-Pak zapewnia szczelność i niski moment obrotowy. Uszczelnienie poniżej gwintowania iglicy zapewnia odizolowanie strumienia medium od elementów konstrukcyjnych zaworu takich jak gwint. Utwardzana iglica 17-4PH lub wymienna PCTFE zapewnia długą żywotność zaworu. Płaski uchwyt ułatwia użytkowanie zaworu.

ciśnienie pracy: 6000 PSIG (414bar)

temperatura pracy: metalowa iglica - od -54 do +232°C, iglica PCTFE od -29 do +121°C

średnica siedzenia: 0.187

współczynnik przepływu Cv: 0.45

materiał: korpus - stal nierdzewna, iglica miękka - PCTFE, twarda - 17/4 PHSS, uchwyt - aluminium

przyłącza: wejście - gwint stożkowy zewnętrzny NPT 1/4 lub 3/8", wyjście - gwint stożkowy zewnętrzny/wewnętrzny NPT 1/4 lub 3/8"

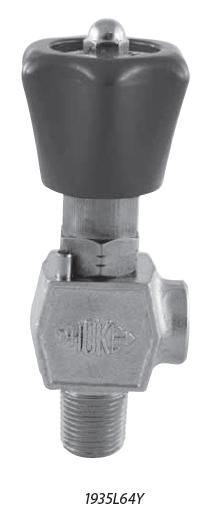

Zawór do cylindrów - seria 1900:

Zawór kątowy odznaczający się wysoką odpornością na uszkodzenia mechaniczne. Uszczelnienie Dyna-Pak zapewnia szczelność i niski moment obrotowy nawet przy ciśnieniu 6000PSI (414bar).

Uchwyt pokryty aluminium chroni iglicę przed uszkodzeniami mechanicznymi.

Uszczelnienie poniżej gwintowania iglicy zapewnia odizolowanie strumienia medium od elementów konstrukcyjnych zaworu, takich jak gwint.

Utwardzana iglica 17-4PH lub wymienna PCTFE zapewnia długą żywotność zaworu.

Różnorodność przyłączy zapewnia przystosowanie zaworu do różnych wymiarów cylindrów i różnych zastosowań.

Zintegrowane uszczelnienie tylne iglicy uniemożliwia jej niekontrolowane usunięcie.

ciśnienie pracy: 6000 PSIG (414bar)

temperatura pracy: metalowa iglica - od -54 do +232°C, iglica PCTFE od -29 do +121°C

średnica siedzenia: metalowa iglica - 0.156, iglica PCTFE - 0.187

współczynnik przepływu Cv: metalowa iglica - 0.42, iglica PCTFE - 0.63

materiał: korpus - stal nierdzewna, iglica miękka - PCTFE, twarda - 17/4 PHSS, uchwyt - aluminium

przyłącza: wejście - gwint stożkowy zewnętrzny NPT/NGT 1/4 lub 3/8", wyjście - gwint stożkowy wewnętrzny NPT 1/4"

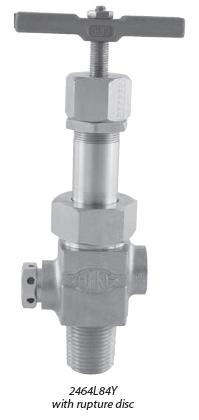

Zawór do cylindrów 1/2" - seria 2400:

Korpus zaworu kątowego wykonany jest metodą odlewu dla zwiększenia bezpieczeństwa i wygody pracy. Dostępne są modele ze sprężyną lub dyskiem. Utwardzana iglica 17-4PH zapewnia długą żywotność zaworu. Uszczelnienie poniżej gwintowania iglicy zapewnia odizolowanie strumienia medium od elementów konstrukcyjnych zaworu, takich jak gwint.

ciśnienie pracy: 5000 PSIG (345bar)

temperatura pracy: metalowa iglica - od -40 do +177°C, iglica TFE od -29 do +121°C

średnica siedzenia: 0.312

współczynnik przepływu Cv: 2.2

materiał: korpus - stal nierdzewna, iglica - 17/4 PHSS

przyłącza: wejście - gwint zewnętrzny NGT 1/2", wyjście - gwint wewnętrzny NPT 1/4"

ciśnienie zadziałania: od 350 do 600 PSI model ze sprężyną (zakres 540-600psi zgodny z DOT 38-400); od 1400 do 6200 PSI model z dyskiem (zakres 2600-3000psi zgodny z DOT 3E-1800 oraz 3A- 1800)

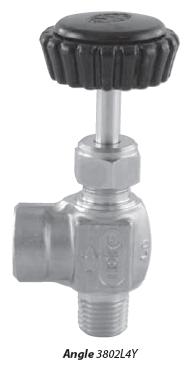

Zawór do cylindrów - seria 3700/3800:

Korpus zaworu wykonany jest metodą odlewu. Przystosowane do cylindrów o przyłączach od 1/8" do 3/8". Kompaktowa budowa zaworu ułatwia użytkowanie w małych przestrzeniach. Ergonomiczny, plastikowy uchwyt, wymienna iglica ułatwiają użytkowanie zaworu. Duży wybór modeli wykonanych ze stali 303 lub 316 jako zawory proste lub kątowe.

ciśnienie pracy: 5000 PSIG (345bar)

temperatura pracy: metalowa iglica - od -18 do +232°C, iglica TFE od -6 do +121°C

średnica siedzenia: 0.06; 0.17, 0.219

współczynnik przepływu Cv od 0.07 do 0.55

materiał: korpus - stal nierdzewna 303 lub 316, iglica - PCTFE

przyłącza: wejście - gwint zewnętrzny NPT 1/4, 3/8 i 1/2", wyjście - gwint zewnętrzny/wewnętrzny NPT 1/4 i 3/8" lub GYROLOK1/4"
