Zawory zwrotne / seria TVR 2 POBIERZ PDF


Zastosowanie:zawory zwrotne - seria TVR 2



  • zapobiegają przepływowi wstecznemu
  • do mediów gazowych i ciekłych
  • w inżynierii, przemyśle chemicznym, petrochemicznym
  • w przemyśle spożywczym
  • w aplikacjach medycznych
  • zgodne z PED97/23/EC



Parametry techniczne:



ciśnienie pracy:

  • pierścienie zaciskowe - max. 150bar
  • gwinty wewnętrzne DIN ISO 228-1 - max. 250bar
  • gwinty zewnętrzne DIN ISO 228-1 - max. 250bar

 UWAGA: wyższe ciśnienia pracy dostępne na zapytanie



ciśnienie zadziałania:

  • standardowe: 0,1bar; 0,5bar; 1,0bar w zależności od typu
  • inne możliwe: 0,01bar; 0,1bar; 0,2 bar; 0,5bar 1,0bar

 UWAGA: inne ciśnienia zadziałania dostępne na zapytanie



temperatura pracy:

  • standardowa od -20 do +120°C
  • inna możliwa od -45 do +300°C (w zależności od typu i zastosowania zaworu)

 UWAGA: inne temperatury pracy dostępne na zapytanie

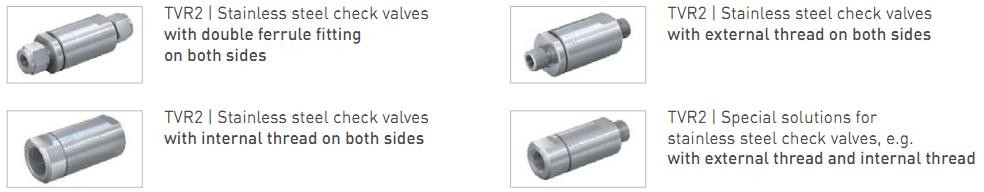

przyłącza:

standardowe:

  • gwint wewnętrzny od G1/8" do G1"
  • gwint zewnętrzny od G1/8" do G1"
  • pierścienie zaciskowe od 6 do 16mm

inne możliwe na zapytanie:

  • gwint wewnętrzny do G3"
  • gwint zewnętrzny do G3"
  • pierścienie zaciskowe od 50mm



średnica siedzenia:

  • zależna od typu zaworu (inne na zapytanie)



materiały:

korpus:

  • standardowe: stal nierdzewna 1.4305 (AISI 303) - do wymiaru DN 8mm niektóre części wewnętrzne z mosiądzu
  • inne materiały możliwe na zapytanie np. stal nierdzewna 1.4571 (AISI 316Ti)

sprężyna:

  • standardowe: stal nierdzewna 1.4310 (AISI 301)
  • inne materiały możliwe na zapytanie np. stal nierdzewna 1.4571 (AISI 316Ti)

uszczelnienie:

  • standardowe: FKM
  • inne materiały możliwe na zapytanie np. FFKM, EPDM, silikon, uretan, PTFE, PEEK, NBR


Właściwości:



  • uszczelnienia zabezpieczone są przed kontaktem z medium, co minimalizuje ilość zanieczyszczeń na komponentach uszczelniających
  • materiały konstrukcyjne wysokiej jakości - stal nierdzewna 1.4305 (AISI 303)
  • ciche działanie nawet przy dużych współczynnikach przepływu
  • odporny na działanie mediów korozyjnych
  • możliwe opcje zaworu nie tylko z gwintami, czy z pierścieniami zaciskowymi, ale również z przyłączami kołnierzowymi
  • zgodne z PED97/23/EC (inne certyfikaty wymagane do zastosowań w przemyśle motoryzacyjnym możliwe na zapytanie!)



PROJEKT, MONTAŻ I SERWIS INSTALACJI

GAZÓW TECHNICZNYCH I LABORATORYJNYCH.

www.gaztechnika.com.pl


Dodatkowe pliki:

Dodatkowe zdjecia:

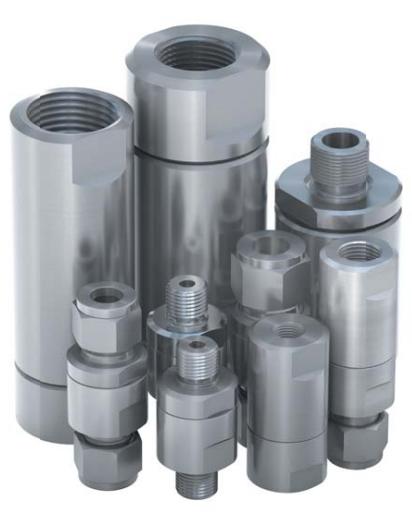

zawory zwrotne - seria TVR 2
