Rury i przewody elastyczne
Węże w oplocie


Węże metalowe karbowane - seria HR I/S, HR I/E, HR I/H


Charakterystyka i zastosowanie:




Elastyczne węże stalowe posiadają oplot wykonany z pierścieniowych odcinków spawanych. Mogą być dodatkowo wzmacniane pojedynczym lub podwójnym oplotem metalowym plecionym.



Podstawowym zastosowaniem węży jest przesył mediów gazowych i ciekłych o różnych parametrach temperaturowych stałych lub o niskich amplitudach.

Doskonała szczelność węży umożliwia ich zastosowanie w branżach: chemicznej, petrochemicznej, kriogenicznej, nuklearnej itp. W celu przedłużenia ich żywotności kluczowe jest unikanie skręcania podczas użytkowania.

Specyfikacja



wykonanie:

  • AISI 316L, AISI 316Ti
  • AISI 321 Hasteloy, Monell


ciśnienie pracy:

Pr = ciśnienie rozerwania w warunkach normalnych (wąż prosty, w stanie spoczynku, temp. 20°C)

Pn= ciśnienie nominalne ≥ Pr╱4 = maksymalne ciśnienie pracy w warunkach normalnych

Ps = Pn x Kt/Ks



gdzie

Ps - maksymalne ciśnienie pracy w warunkach użytkowania węża

Kt - współczynnik temperaturowy

Ks - współczynnik bezpieczeństwa uzależniony od warunków pracy


Wszystkie węże testowane są w warunkach normalnych, przy ciśnieniu równym 1.5 ciśnienia roboczego. Na życzenie klienta możliwie jest przeprowadzenie testów szczelności helowym spektrometrem masowym.

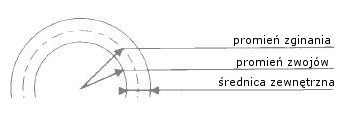

promień gięcia:

promień zginania
















promień gięcia = promień zwojów + średnica zewnętrza/2


Rs - teoretyczny, minimalny promień gięcia węża w spoczynku

Rd - teoretyczny, minimalny promień gięcia węża w ruchu

Wartości teoretyczne odnoszą się niskich ciśnień i temperatur w zakresie od -30 do +150°C



  • -30°C < t < +150°C pod ciśnieniem pracy Pu,

promień gięcia = Rs(lub Rd) x (1 + Pu/2Pn)



  • -30°C < t < +150°C pod ciśnieniem pracy Pu,

promień gięcia = Rs(lub Rd) x 1,5



temperatura pracy:

  • optymalna wytrzymałość w zakresie od -269 (ciekły hel) do +600°C w zależności od powyższych parametrów


Węże ochronne -  seria HR II/A


Charakterystyka i zastosowanie:



Ochronne węże stalowe posiadają oplot w postaci spiralnych zwojów z płaskich profil, wykonanych z pre-formowanej stali nierdzewnej.



Wysoko efektywna ochrona przed uszkodzeniami mechanicznymi (uderzenia, kruszenie lub iskry). Chroni węże gumowe, przewody elektryczne i kable, oploty i izolację węży. Do przesyłu gazów odpadowych ciepłych, bądź zimnych (niesprężonych). Do wszelkich aplikacji wymagających bardzo mocnych i elastycznych węży.



Specyfikacja



wykonanie:

  • stal nierdzewna



promień gięcia:

promień zginania
















promień gięcia = promień zwojów + średnica zewnętrza/2


temperatura pracy:

  • stal nierdzewna do +750°C


Węże karbowane do gazów - seria Raflex



Charakterystyka i zastosowanie:



Węże karbowane do gazów, wykonane ze stali nierdzewnej, testowane są zgodnie z DVGW, a przyłącza zgodnie z DIN 3384. Komplet jest certyfikowany zgodnie z DIN-DVGW, G260.


Węże serii Raflex stosowane są w aplikacjach, gdzie nie są poddawane naprężeniom i rozciąganiu np. przesył gazów.



Specyfikacja



wykonanie:

  • wąż: DWNR 1.4541, 1.4571 lub 1.4404
  • oplot: DWNR: 1.4301



temperatura pracy:

  • wersja spawana: +400°C
  • wersja lutowana: +400°C



przyłącza:

  • kołnierzowe, gwintowane, rurki do spawania
  • TIG-spawane lub lutowane



długość:

  • zgodna z wymaganiami klienta



oznaczenia:

  • zgodne z DIN 3384
  • logo producenta, typ, numer zamówienia, DIN DVGW REG nr, DN nominalne, ciśnienia pracy PN


instrukcja instalacji:

  • poprawna instalacja odbywa się przy użyciu standardowych narzędzi i przeprowadzona jest tak, aby na wąż nie działały żadne siły skręcające i rozciągające


Dodatkowo w ofercie:

  • węże elastyczne do zastosowań w instalacjach podziemnych - GASLFEX-SUPER (DIN DVGW Nr 30663)
  • węże specjalne do zastosowań w wysokich temperaturach
