Reduktory

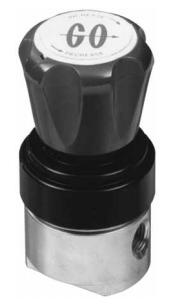

Jednostopniowe / seria PR2 POBIERZ PDF


Zastosowanie: Reduktor jednostopniowy - seria PR2


  • przeznaczony głównie do mediów gazowych, jednak może być używany również do mediów ciekłych
  • systemy powietrzne niskiego ciśnienia, szafkowe systemy oczyszczania powietrza
  • do gazów technicznych



Parametry techniczne:



ciśnienie pracy:

  • wejściowe (w zależności od temp. od 66 do 80°C oraz od rodzaju uszczelnienia) 3600PSIG (24,82MPa)
  • wyjściowe: od 0 do 750PSIG (szczegółowe zakresy ciśnień w karcie katalogowej produktu)



temperatura pracy:

  • od -40 do +175°F (od -4 do +80°C)



przyłącza:

  • możliwe różne konfiguracje maksymalnie sześciu przyłączy (3 x wejście, 3 x wyjście) - szczegółowe informacje w karcie katalogowej produktu
  • gwint wewnętrzny NPT: 1/8", 1/4" i 3/8"



materiały:

  • korpus wykonany z mosiądzu (alternatywnie ze stali nierdzewnej)
  • membrana wykonana ze stali nierdzewnej z teflonowym pokryciem o chropowatości lepszej niż 25Ra
  • grzybek wykonany ze stali nierdzewnej
  • siedzenie wykonane z Teflez, CF Teflon, Poliamid, PCTFE, Teflon wysokiej gęstości, PEEK



współczynniki przepływu:

  • 0,06 (standard); 0,2; 0,025; 0,5


Właściwości:



  • możliwy montaż panelowy reduktora, konieczny otwór wielkości 35,3mm
  • waga reduktora 0,86kg
  • zintegrowany filtr 20μm



PROJEKT, MONTAŻ I SERWIS INSTALACJI

GAZÓW TECHNICZNYCH I LABORATORYJNYCH.

www.gaztechnika.com.pl


Dodatkowe pliki:

Dodatkowe zdjecia:

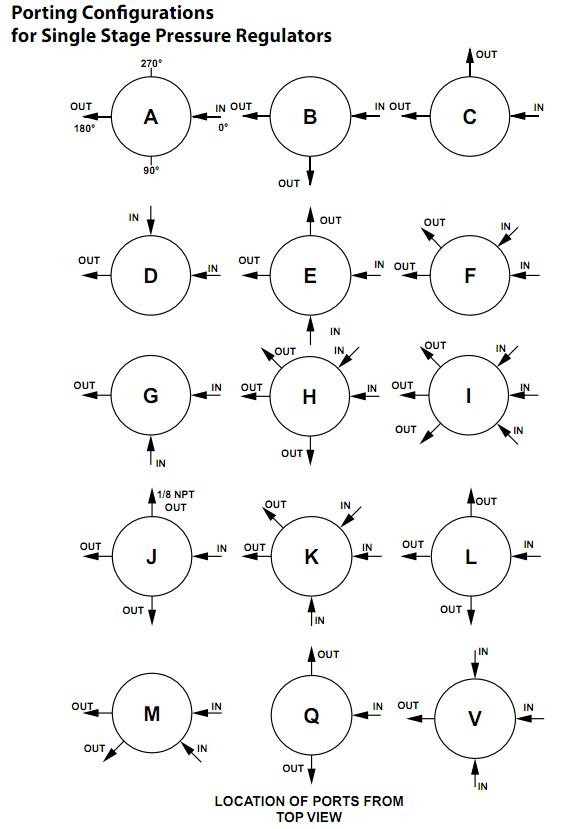

Konfiguracja portów reduktorów jednostopniowych

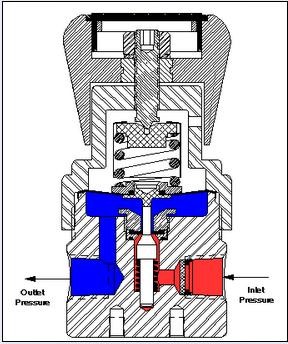

Działanie reduktora serii PR2 - etap 2

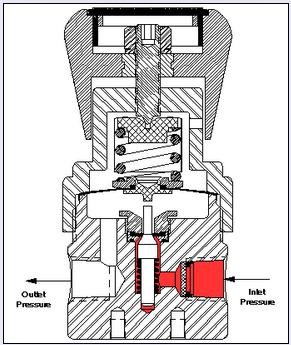

Działanie reduktora serii PR2 - etap 1

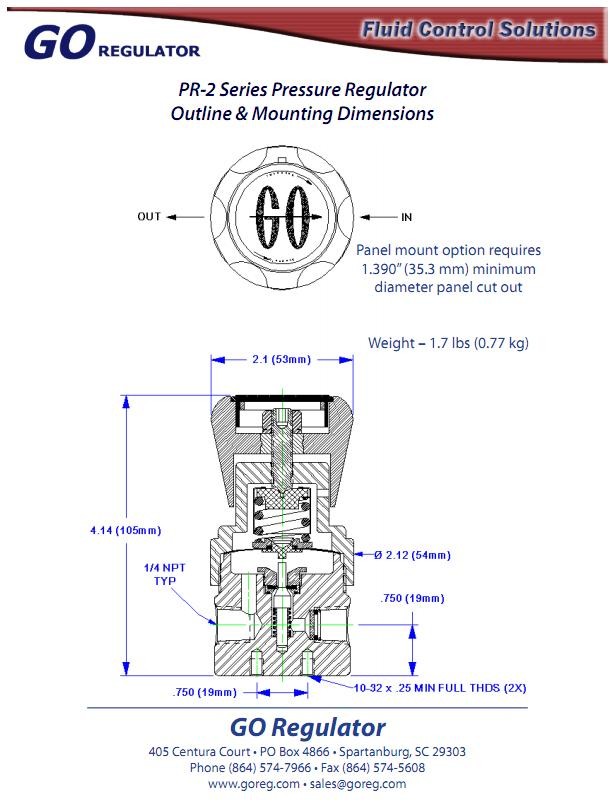

Wymiary reduktora jednostopniowego serii PR2
