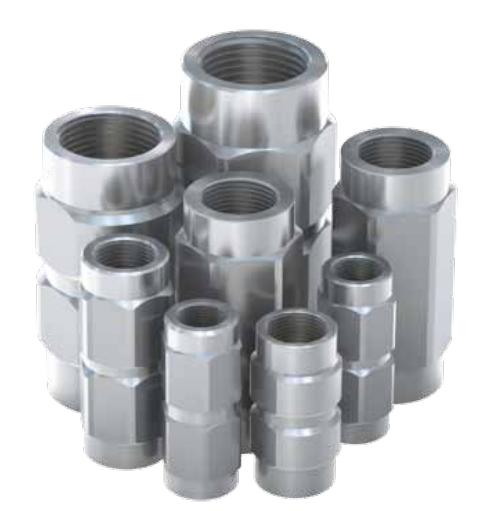

Zawory zwrotne / seria TVR 60 POBIERZ PDF


Zastosowanie:zawory zwrotne - seria TVR 60



  • zapobiegają przepływowi wstecznemu
  • w hydraulice
  • do mediów ciekłych, oleistych
  • w przemyśle, rolnictwie, budowie maszyn
  • zgodny z PED 2014/68/EU



Parametry techniczne:



ciśnienie pracy:

  •  do 300bar max. w zależności od wielkości korpusu

UWAGA: inne ciśnienia pracy dostępne na zapytanie



ciśnienie zadziałania:

  • standardowe: 0,35bar
  • inne możliwe: 1bar; 2,5bar; 4,5bar; 6bar; 8bar

 UWAGA: inne ciśnienia zadziałania dostępne na zapytanie



temperatura pracy:

  • standardowa od -20 do +300°C

 UWAGA: inne temperatury pracy dostępne na zapytanie



przyłącza:

  • standardowe: gwint wewnętrzny od G1/8" do G1 1/4"
  • możliwe na zapytanie - wejście: gwint zewnętrzny, wyjście: gwint wewnętrzny



średnica siedzenia:

  • zależna od typu zaworu (inne na zapytanie)



materiały:

korpus:

  • standardowe: stal nierdzewna 1.4305 (AISI 303) - do wymiaru DN 8mm niektóre części wewnętrzne z mosiądzu
  • inne materiały możliwe na zapytanie np. stal nierdzewna 1.4571 (AISI 316Ti)

sprężyna:

  • standardowe: stal nierdzewna 1.4310 (AISI 301)
  • inne materiały możliwe na zapytanie np. stal nierdzewna 1.4571 (AISI 316Ti)

uszczelnienie:

  • standardowe: FKM
  • inne materiały możliwe na zapytanie np. FFKM, EPDM, silikon, uretan, PTFE, PEEK, NBR


Właściwości:



  • materiały konstrukcyjne: korpus - stal galwanizowana lub inne wg zamówienia klienta
  • uszczelnienie typu metal-metal, brak o-ringów
  • wysoce odporne na działanie skoków ciśnienia
  • możliwość dostosowania materiałów i parametrów zaworu do wymogów klienta
