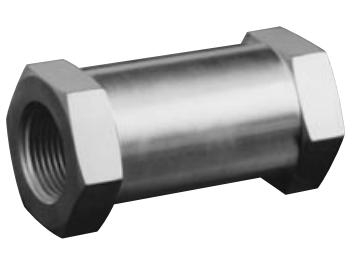

Zawory zwrotne / seria 200/HP 200 POBIERZ PDF


Zastosowanie:zawory zwrotne - seria 200/H200




Parametry techniczne:



ciśnienie pracy:

  • seria 200: 3000 PSIG (207bar)
  • seria H200: 6000 PSIG (414bar)



ciśnienie zadziałania:

  • standardowe: 1 PSIG
  • inne opcje: od 0,1 do 25 PSIG (od 0,007 do 1,72bar)


temperatura pracy:

  • od -196 do +288°C (w zależności od uszczelnienia i korpusu)



przyłącza:

  • rodzaje: gwint NPT, BSP, przyłącza GYROLOK oraz inne na zapytanie
  • od 1/8" do 2" w zależności od rodzaju przyłącza i typu zastosowania (kriogenika - niskie temp. lub wysokociśnieniowe)



materiały:

  • aluminium, mosiądz, stal nierdzewna
  • Buna-N, guma etylenowo-propylenowa, Fluorosilikon, Kalrez, Neopren, Teflon, Viton


Właściwości:


  • szybka reakcja zaworu na zmiany wysokości ciśnienia
  • unikalne uszczelnienia gwarantują szczelność w każdych warunkach ciśnieniowych
  • kompaktowa budowa - zredukowana waga i wielkość zaworu
  • możliwość montażu w każdej pozycji
  • UWAGA: zalecane jest stosowanie filtrów do pracy z zaworami serii 200 i H200, w celu uniknięcia osadzania się zanieczyszczeń na elementach uszczelniających


Działanie zaworu:

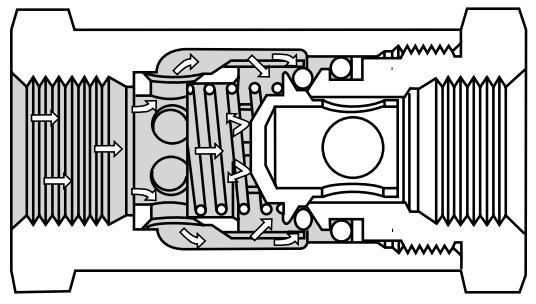

  • OTWARTY

Medium swobodnie przepływa przez zawór. Ciśnienie powoduje całkowite odsunięcie sprężyny.

zawory zwrotne - seria 200 - działanie zaworu















Zdjęcie nr 1. Zawór zwrotny - seria 200 otwarty

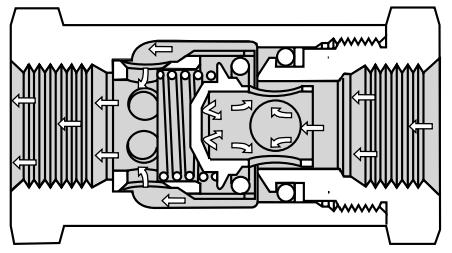

  • ZAMYKA SIĘ

Podczas gdy ciśnienie w instalacji zaczyna powoli spadać o-ring automatycznie ustawia się w pozycji kontaktowej z metalową powierzchnią grzybka i siedzenia zapewniając całkowitą szczelność zaworu.

zawory zwrotne - seria 200 - zasada działania










Zdjęcie nr 2. Zawór zwrotny - seria 200 zamyka się

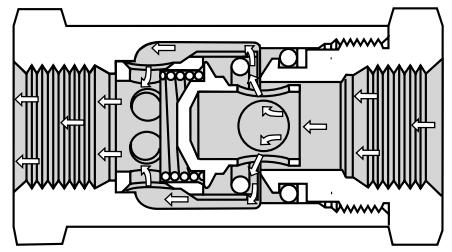

  • ZAMKNIĘTY

O-ring jedynie uszczelnia zawór, cały nacisk ciśnienia zwrotnego zatrzymany jest na siedzeniu metal-do-metalu. Im wyższe ciśnienie, tym lepsze doszczelnienie zaworu. Metalowe siedzenie zabezpiecza o-ring przed odkształceniami i deformacjami.

zawory zwrotne - seria 200 - zasada działania















Zdjęcie nr 3. Zawór zwrotny - seria 200 zamknięty
