Zawory zwrotne / seria 100 POBIERZ PDF


Zastosowanie:

zawory zwrotne - seria 100



  • zapobiega przepływowi wstecznemu chroniąc cenne elementy instalacji


Parametry techniczne:



ciśnienie pracy:

  •  25 PSIG (1,8bar)



ciśnienie zadziałania:

  • 4" H2O max. (ok. 0,01bar)


temperatura pracy:

  • od -40 do +204°C (w zależności od uszczelnienia i korpusu)



przyłącza:

  • gwint stożkowy NPT wewnętrzny od 1/8" do 3/4"



materiały:

  • aluminium, mosiądz, stal nierdzewna
  • Buna-N, Viton


Właściwości:


  • unikalna konstrukcja zaworu umożliwia swobodne przepływy medium, oraz zapewnia całkowitą szczelność nawet przy bardzo niskich ciśnieniach zwrotnych
  • kompaktowa budowa - zredukowana waga i wielkość zaworu
  • możliwość montażu w każdej pozycji
  • UWAGA: zalecane jest stosowanie filtrów do pracy z zaworami serii 100, w celu uniknięcia osadzania się zanieczyszczeń na elementach uszczelniających


Działanie zaworu:



  • OTWARTY

Medium swobodnie przepływa przez zawór. Ciśnienie powoduje całkowite odsunięcie sprężyny.

zawory zwrotne - seria 100 - zasada działania

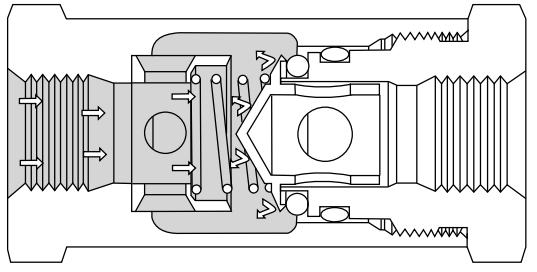

Zdjęcie nr 1. Zawór zwrotny - seria 100 otwarty



  • ZAMKNIĘTY

Podczas gdy ciśnienie w instalacji zaczyna powoli spadać, sprężyna zamyka grzybek o unikalnej budowie. Zaopatrzony w proste, ostre krawędzie zaczyna ściśle przylegać do o-ringu. Nacisk regulowany jest przez połączenie metal-do-metalu. Ograniczenie to gwarantuje, że krawędzie grzybka nie zostaną unieruchomione na o-ringu oraz wytrzymuje nacisk ciśnienia zwrotnego, które zostaje w tym miejscu zahamowane.

zawory zwrotne - seria 100 - zasada działania

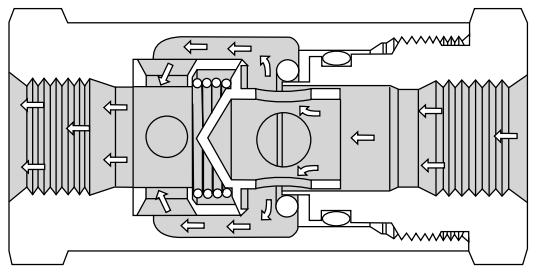

Zdjęcie nr 2. Zawór zwrotny - seria 100 zamknięty
