Reduktory
Wysokiego ciśnienia / seria PR59 POBIERZ PDF


Zastosowanie: Reduktor wysokiego ciśnienia - seria PR59


  • do mediów gazowych oraz ciekłych
  • w instalacjach, gdzie konieczna jest regulacja ciśnienia wejściowego w zakresie do 4000PSIG


Parametry techniczne:



ciśnienie pracy:

  • wejściowe (w zależności od temp.  66 i 80°C oraz od rodzaju siedzenia) 1000 oraz 4000PSIG (odpowiednio 6,9 i 27,58MPa)
  • wyjściowe: od 0 do 4000PSIG (szczegółowe zakresy ciśnień w karcie katalogowej produktu)



temperatura pracy:

  • od -40 do +150°F (od -4 do +66°C)



przyłącza:

  • możliwe różne konfiguracje maksymalnie sześciu przyłączy (3 x wejście, 3 x wyjście) - szczegółowe informacje w karcie katalogowej produktu
  • gwint wewnętrzny NPT: 1/2" i 3/4", 3/4" ISO-7



materiały:

  • stal nierdzewna, mosiądz
  • siedzenie wykonane z PCTFE, Teflon
  • trzpień wykonany ze stali nierdzewnej



współczynniki przepływu:

  • 1,2


Właściwości:



  • gwarantuje bezpieczeństwo pracy z możliwością regulacji ciśnienia wyjściowego od 0 do 4000PSIG
  • posiada trzpień ze stali nierdzewnej wspomagający pracę reduktora, gwarantujący czułość reduktora nawet przy niskich wartościach ciśnienia wyjściowego
  • zintegrowany filtr 20μm gwarantuje dłuższą żywotność reduktora, chroniąc siedzenie przed zanieczyszczeniami medium
  • waga reduktora 2kg





PROJEKT, MONTAŻ I SERWIS INSTALACJI

GAZÓW TECHNICZNYCH I LABORATORYJNYCH.

www.gaztechnika.com.pl

Dodatkowe pliki:

Dodatkowe zdjecia:

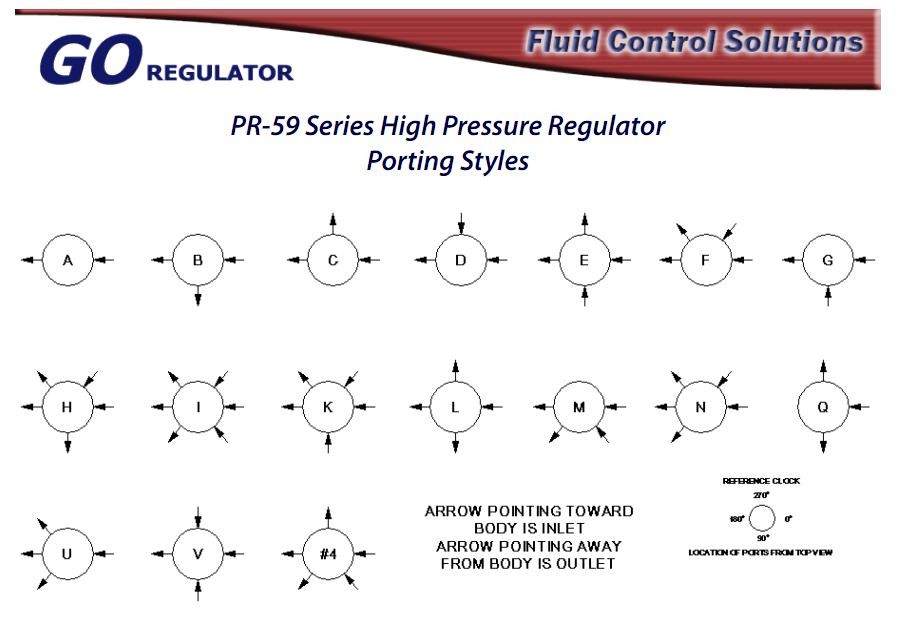

Konfiguracja portów reduktora wysokiego ciśnienia - seria PR59

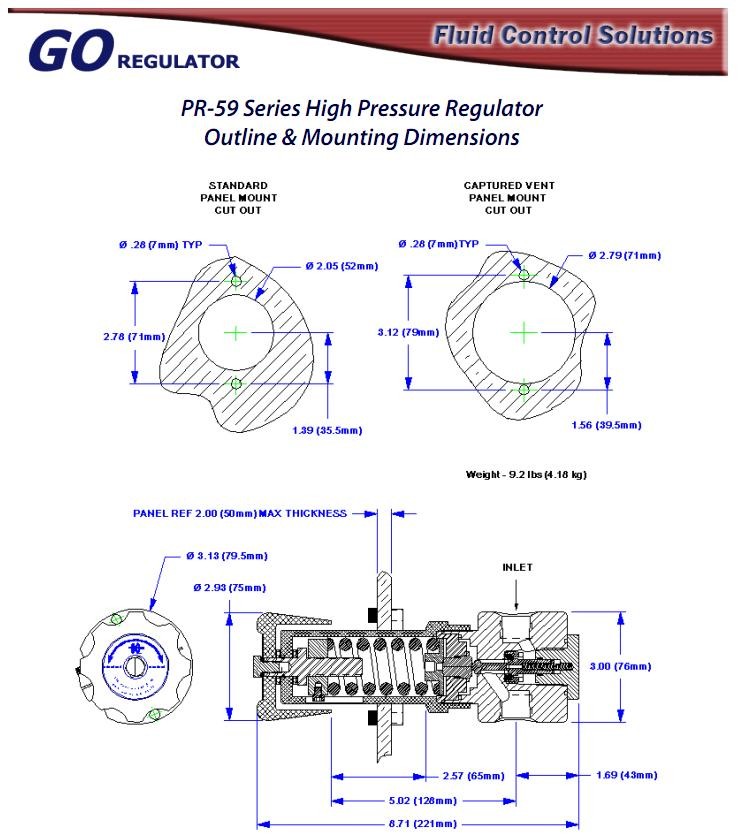

Wymiary reduktora wysokiego ciśnienia - seria PR59
