Zawory upustowe / seria 6600 POBIERZ PDF


Zastosowanie: zawory upustowe - seria 6600


Parametry techniczne:



ciśnienie pracy:

  • 6000 PSIG w temp. 70°F (41,4 MPa przy temp. 21°C)



temperatura pracy:

  • od -40 do +316°C



przyłącza:

  • przyłącza GYROLOK: 1/4", 3/8", 1/2"



materiały:

  • stal nierdzewna
  • Fluoroelastomer


Właściwości:



  • kompaktowa budowa, łatwość montażu

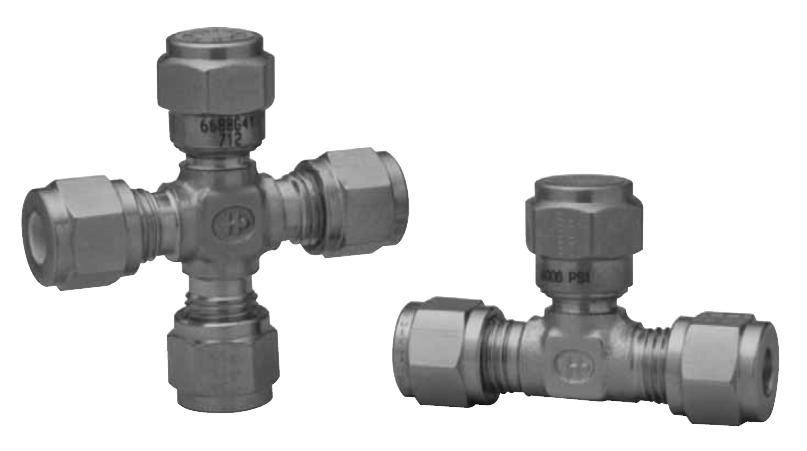

  • możliwe trzy konfiguracje zaworu: prosta, kolanko, czwórnik
  • specjalne gwinty NPT wysokiej tolerancji


Seria 6631 - z rurką odpowietrzającą


Zastosowanie:



ciśnienie pracy:

  • 5000 PSIG w temp. 70°F (34,5 MPa przy temp. 21°C)



temperatura pracy:

  • od -29 do +218°C



przyłącza:

  • przyłącza GYROLOK: 1/4", 1/2"



materiały:

  • stal nierdzewna
  • Fluoroelastomer



Właściwości:

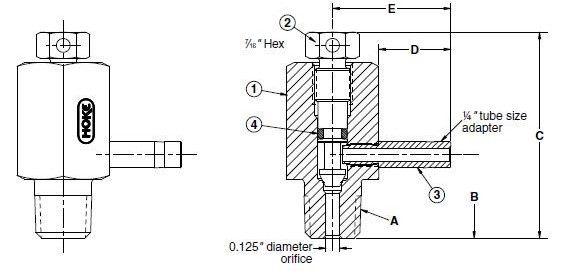

  • seria 6631 zaopatrzona jest w rurkę odpowietrzającą (adapter fi 1/4") do ukierunkowania odprowadzonego z instalacji medium (patrz rys. niżej)
  • Uwaga: jeśli odprowadzone medium nie będzie magazynowane, rurka odpowietrzająca musi zostać połączona z instalacją, w celu uniknięcia zagrożenia dla osób otwierających zawór.


Instrukcje dla użytkownika zaworów serii 6600/6631:



  • obsługa zaworu odbywa się przez odkręcenie nakrętki portu odpowietrzenia; należy przytrzymać korpus zaworu podczas odkręcania
  • gdy port odpowietrzenia jest otwarty, instalacja oczyszcza się przez otwór w nakrętce; należy się upewnić, że użytkownik nie znajduje się na linii uchodzenia medium
  • osoby użytkujące zawór powinny nosić odzież ochronną, oraz szczególnie chronić oczy
  • niedozwolone jest dokonywanie samodzielnych napraw lub demontażu elementów konstrukcyjnych zaworu
