Reduktory
Jednostopniowe / seria PR1 POBIERZ PDF

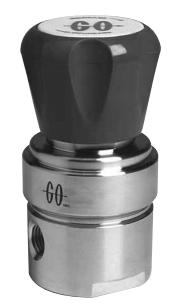

Zastosowanie: Reduktor jednostopniowy - seria PR1



Parametry techniczne:



ciśnienie pracy:

  • wejściowe (w zależności od temp. od 66 do 260°C oraz od rodzaju uszczelnienia) od 3600 do 6000PSIG (od 24,82 do 41,37MPa)
  • wyjściowe: od 0 do 750PSIG (szczegółowe zakresy ciśnień w karcie katalogowej produktu)



temperatura pracy:

  • od -40 do +500°F (od -4 do +260°C)



przyłącza:

  • możliwe różne konfiguracje maksymalnie sześciu przyłączy (3 x wejście, 3 x wyjście) - szczegółowe informacje w karcie katalogowej produktu
  • gwint wewnętrzny NPT: 1/8", 1/4" i 3/8"



materiały:

  • korpus wykonany ze stali nierdzewnej elektropolerowanej 316L, gładkość 25Ra  (alternatywnie z mosiądzu)
  • siedzenia i membrany wykonane z Tefzel, CF Teflon, Poliamid, PCTFE, Teflon wysokiej gęstości, PEEK, Inconel, Hastelloy C, stal nierdzewna



współczynniki przepływu:

  • 0,06 (standard); 0,2; 0,025; 0,5


Właściwości:



  • możliwy montaż panelowy reduktora, konieczny otwór wielkości 35,3mm
  • waga reduktora 0,86kg
  • zintegrowany filtr 20μm
  • wykonanie ze stali nierdzewnej 316L ułatwia montaż przez spawanie oraz zapobiega wpływom warunków atmosferycznych
  • wewnętrzna gładkość na poziomie lepszym niż 25Ra i elektropolerowanie ułatwiają czyszczenie reduktora oraz zmniejszają ilość osadzanych zanieczyszczeń



PROJEKT, MONTAŻ I SERWIS INSTALACJI

GAZÓW TECHNICZNYCH I LABORATORYJNYCH.

www.gaztechnika.com.pl


Dodatkowe pliki:

Dodatkowe zdjecia:

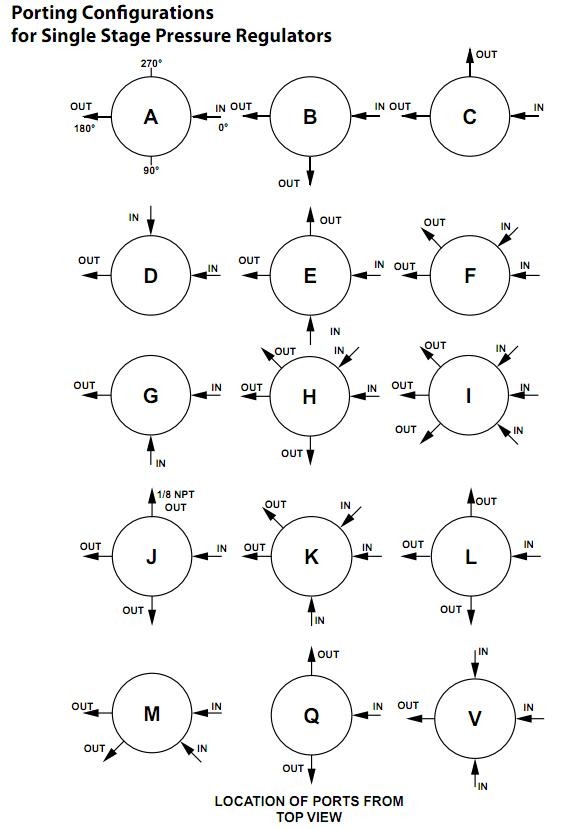

Konfiguracja portów reduktorów jednostopniowych

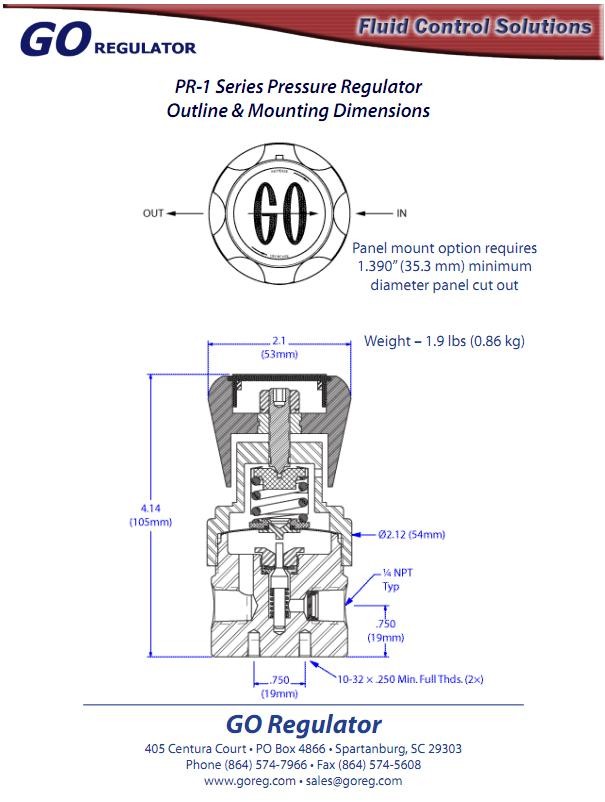

Wymiary reduktora jednostopniowego seria PR1

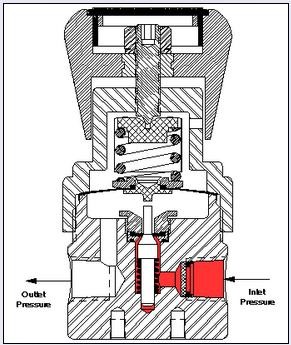

Działanie reduktora serii PR1 - etap 1

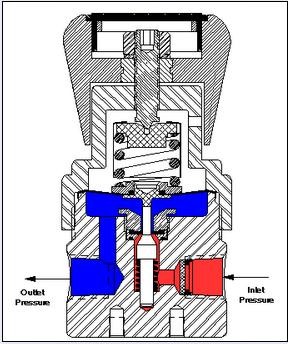

Działanie reduktora serii PR1 - etap 2
