Stacje rozprężania SPECTRON
SPECTROLAB / Przyłącza elastyczne / uchwyty / Przewody wysokociśnieniowe POBIERZ PDF


Opis produktu / zastosowanie:

  • przewody wysokiego ciśnienia dla gazów technicznych, tlenu i acetylenu
  • na wejściu kolanko 90°
  • wykonanie zgodnie z normą DIN EN ISO 14113 (dla przewodów gumowych i z tworzyw sztucznych)
  • wykonanie zgodnie z normą EN ISO 10380 (dla faliście giętkich przewodów metalowych)
  • z linką zabezpieczającą (nie dotyczy acetylenu)
  • z zaworem zwrotnym na przyłączu butlowym lub do wiązki z acetylenem, uniemożliwiającym przedostanie się powietrza do przewodu


PRZEWÓD HDS-PE do gazów technicznych oprócz tlenu i acetylenu

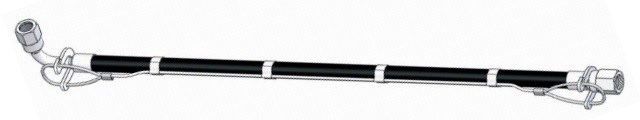

przewód wysokociśnieniowy HDS-PE



PRZEWÓD HDS-ES do tlenu

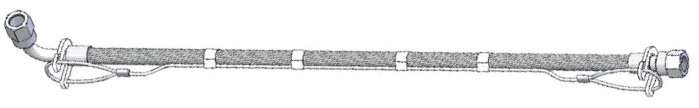

przewód wysokociśnieniowy HDS-ES



PRZEWÓD HDS-AC do acetylenu


przewód wysokociśnieniowy HDS-AC



Parametry techniczne:



  • ciśnienie robocze:  300 bar max / acetylen: 25 bar max
  • DN 6-12mm
  • długość: 0,5-3,5m
  • materiał:   (gazy niekorozyjne) poliester / poliuretan / włókno aramidowe

przyłącze: 1.4305 (gazy techniczne)
przyłącze: stal nierdzewna  (tlen)
przyłącze: kauczuk syntetyczny (acetylen)

  • przyłącze na wejściu: króciec butlowy lub 1/4" NPT gwint wewnętrzny
  • przyłącze na wyjściu: 1/4" NPT gwint wewnętrzny
  • temperatura pracy: -20°C do +60°C
  • poziom nieszczelności: <10-3 mbar l/s He





PROJEKT, MONTAŻ I SERWIS INSTALACJI

GAZÓW TECHNICZNYCH I LABORATORYJNYCH.

www.gaztechnika.com.pl

Dodatkowe pliki:
