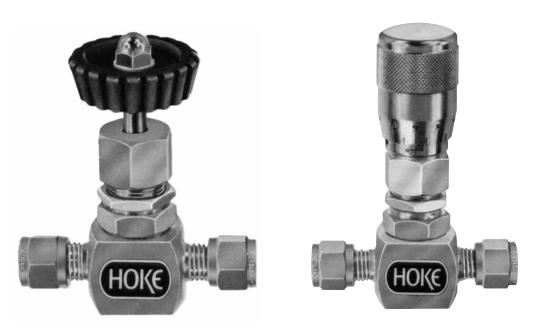

Zawory dozujące / seria 2300 POBIERZ PDF


Zastosowanie:zawór dozujący-precyzyjny, mikrometryczny





Parametry techniczne:



ciśnienie pracy:

  • stal nierdzewna: 3000 PSIG w temp. 100°F (20,7 MPa w temp. 38°C)
  • stal nierdzewna: 1000 PSIG w temp. 250°F (0,69 MPa w temp. 121°C)
  • mosiądz: 3000 PSIG w temp. 200°F (20,7 MPa w temp. 93°C)


temperatura pracy:

  • Buna-N: od -40 do +93°C
  • Teflon: od -51 do +121°C



przyłącza:

zawory proste i kątowe:

  • gwint stożkowy NPT wewnętrzny: 1/8" i 1/4"
  • przyłącza GYROLOK: 1/4"



średnica siedzenia:

  • 1,59mm, 3,17mm



materiały:

  • stal nierdzewna, mosiądz
  • Teflon, Buna-N



Właściwości:



  • pokrętła mikrometryczne zapewniają precyzję i kontrolę wzrokową ustawienia iglicy
  • do 20 obrotów pokrętła gwarantuje dokładne dozowanie
  • dla standardowej iglicy 8° możliwe są dwie średnice siedzenia: 1,59mm i 3,17mm
  • iglica 1° zapewnia ultra dokładne dozowanie, średnica siedzenia: 1,59mm
  • możliwość montażu panelowego w standardzie
  • gwinty stożkowe NPT o wysokiej tolerancji





PROJEKT, MONTAŻ I SERWIS INSTALACJI

GAZÓW TECHNICZNYCH I LABORATORYJNYCH.

www.gaztechnika.com.pl


Dodatkowe pliki:

Dodatkowe zdjecia:

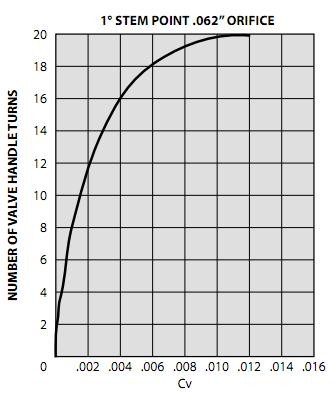

zależność ilości ruchów pokrętłem od współczynnika przepływu Cv

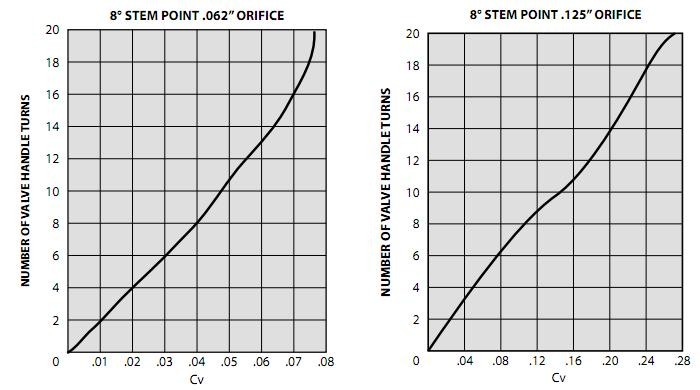

zależność ilości ruchów pokrętłem od współczynnika przepływu Cv
