Zawory

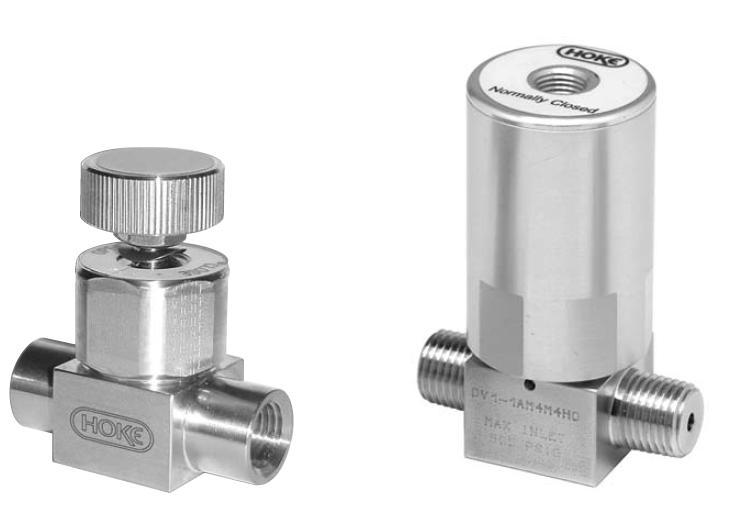

Zawory membranowe / seria DV1 POBIERZ PDF


Zastosowanie: zawory membranowe - seria DV1


Parametry techniczne:



  • seria DV1 - zawory sterowane ręcznie



ciśnienie pracy:

  • od próżni do 3600 PSIG (24,8 MPa)



temperatura pracy:

  • PCTFE od -40 do +100°C
  • PEEK od -40 do +204°C



przyłącza:

  • przyłącza GYROLOK: 1/8", 1/4" oraz 6mm, 8mm
  • gwint stożkowy NPT wewnętrzny/zewnętrzny: 1/4", przedłużony 1/4"



materiały:

  • stal nierdzewna
  • PCTFE, PEEK
  • Eligiloy AMS 5876



  • seria DV1 - zawory sterowane pneumatycznie



ciśnienie pracy:

  • od próżni do 500 PSIG (3,4 MPa), 800 PSIG (5,5 MPa), 3600 PSIG (24,8 MPa) w zależności od wielkości średnicy siedzenia



temperatura pracy:

  • PCTFE od -40 do +100°C
  • PEEK od -40 do +204°C



przyłącza:

  • przyłącza GYROLOK: 1/8", 1/4" oraz 6mm, 8mm
  • gwint stożkowy NPT wewnętrzny/zewnętrzny: 1/4", przedłużony 1/4"



materiały:

  • stal nierdzewna
  • PCTFE, PEEK
  • Eligiloy AMS 5876


Właściwości:



  • w obszarze kontaktu z medium nie znajdują się żadne elementy konstrukcyjne typu: sprężyny, uszczelki, o-ringi czy substancje smarujące
  • uszczelnienie metal-metal gwarantuje, że nie pojawią się w medium żadne zanieczyszczenia oraz że samo medium nie przecieknie do atmosfery
  • membrany Eligiloy gwarantują długą żywotność zaworu
