Reduktory
Jednostopniowe / seria SPR POBIERZ PDF


Zastosowanie: Reduktor jednostopniowy - seria SPR


  • w procesach próżniowych lub ciśnień subatmosferycznych
  • do ciekłych mediów korozyjnych
  • w procesach z półprzewodnikami
  • w analizie instrumentalnej
  • w instalacjach laboratoryjnych



Parametry techniczne:



ciśnienie pracy:

  • wejściowe (w zależności od temp. od 66 do 121°C oraz od rodzaju uszczelnienia) 145PSIG (1000kPa)
  • wyjściowe: od 0 do 30PSIA (15,3PSIG)



temperatura pracy:

  • od -40 do +250°F (od -4 do +121°C)



przyłącza:

  • możliwe różne konfiguracje maksymalnie sześciu przyłączy (3 x wejście, 3 x wyjście) - szczegółowe informacje w karcie katalogowej produktu
  • gwint wewnętrzny NPT 1/4" i 3/8"; rurka fi 1/4" długości 2"



materiały:

  • stal nierdzewna, mosiądz
  • siedzenia i membrany wykonane z Teflez, Viton, Kalrez, Teflon, stal nierdzewna



współczynniki przepływu:

  • 0,2; 0,025; 0,5


Właściwości:



  • zintegrowany filtr 20μm
  • waga reduktora 1,45kg
  • membrana o dużej średnicy pokryta jest na powierzchni warstwą teflonową, co gwarantuje optymalną jej czułość w procesach subatmosferycznych
  • możliwy montaż panelowy reduktora, konieczny otwór wielkości 35,3mm



PROJEKT, MONTAŻ I SERWIS INSTALACJI

GAZÓW TECHNICZNYCH I LABORATORYJNYCH.

www.gaztechnika.com.pl



Dodatkowe pliki:

Dodatkowe zdjecia:

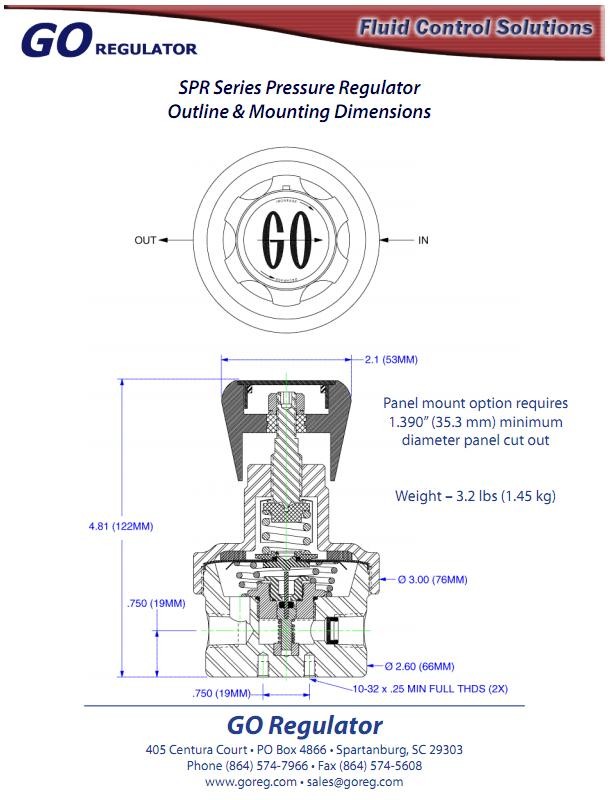

Wymiary reduktora jednostopniowego serii SPR

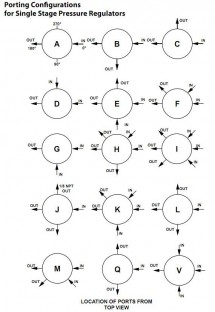

Konfiguracja portów reduktorów jednostopniowych
