Reduktory

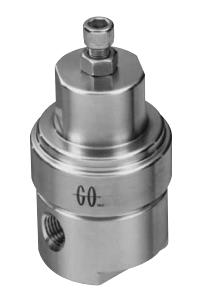

Jednostopniowe / seria PR9 POBIERZ PDF


Zastosowanie: Reduktor jednostopniowy - seria PR7LF


  • do redukcji ciśnienia mediów gazowych i ciekłych o temp. do 650°C
  • w aplikacjach, gdzie niepożądany jest kontakt strumienia medium z elastomerami
  • w instalacjach przemysłowych, laboratoryjnych


Parametry techniczne:



ciśnienie pracy:

  • wejściowe:  3000PSIG (20,68MPa) dla stali nierdzewnej 316 w temp. 343°C oraz 1500PSIG (10,34MPa) dla stali nierdzewnej 347 w temp. 538°C
  • wyjściowe: od 0 do 250PSIG (szczegółowe zakresy ciśnień w karcie katalogowej produktu)



temperatura pracy:

  • od -382 do +1000°F (od -200 do +540°C)



przyłącza:

  • możliwe różne konfiguracje maksymalnie sześciu przyłączy (3 x wejście, 3 x wyjście) - szczegółowe informacje w karcie katalogowej produktu
  • gwint wewnętrzny NPT 1/4" i 3/8"; rurka fi 1/4" długości 2", 4"; rurka fi 1/2" długości 2"; przyłącze spawane 1/4", przyłącza VCR męskie i żeńskie 1/4"



materiały:

  • stal nierdzewna (316 oraz 347), Inconel
  • siedzenie metal-metal



współczynniki przepływu:

  • 0,06 i 0,2


Właściwości:



  • zewnętrzne komponenty reduktora oraz części pozostające w kontakcie z medium cechuje duża wytrzymałość na wysokie temperatury
  • reduktor nie posiada funkcji odcięcia przepływu medium, jeśli jest to wymagane, koniecznie jest zastosowanie zaworu odcinającego
  • możliwy montaż panelowy reduktora, konieczny otwór wielkości 35,3mm
  • waga reduktora 0,95kg



PROJEKT, MONTAŻ I SERWIS INSTALACJI

GAZÓW TECHNICZNYCH I LABORATORYJNYCH.

www.gaztechnika.com.pl


Dodatkowe pliki:

Dodatkowe zdjecia:

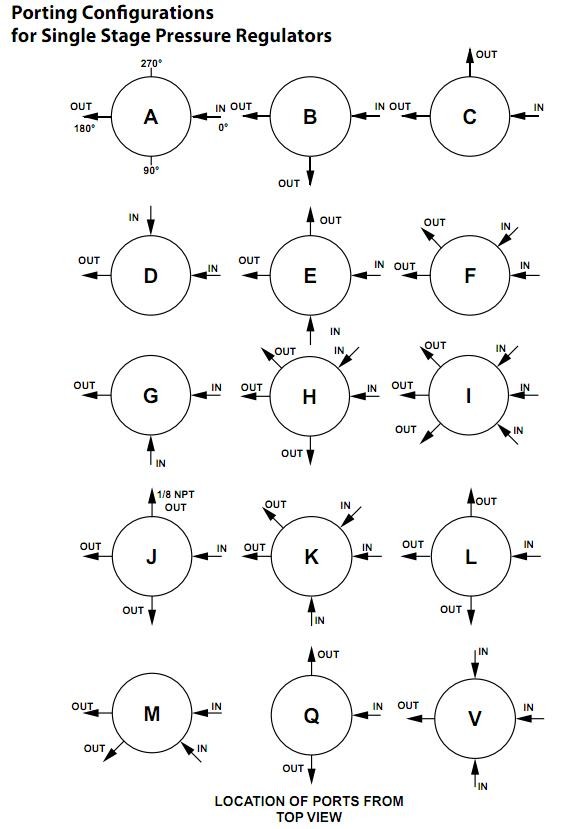

Konfiguracja portów reduktorów jednostopniowych

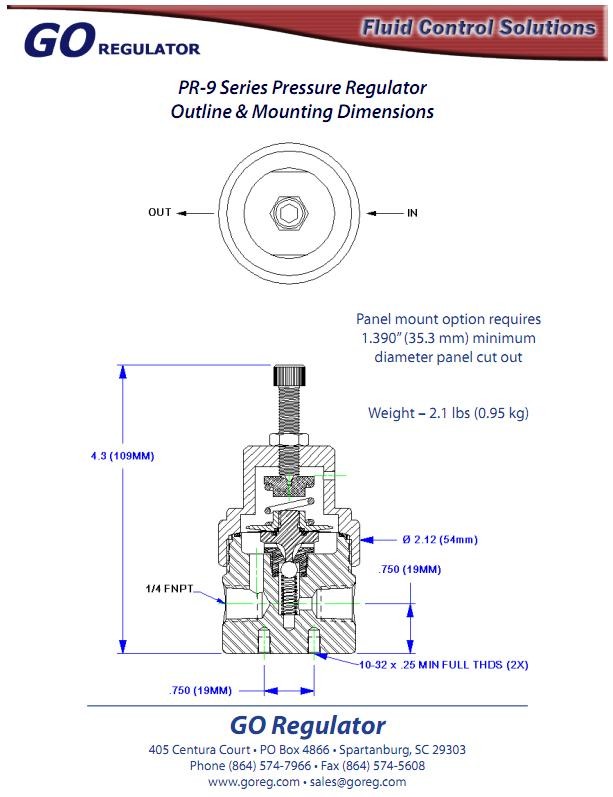

Wymiary reduktora jednostopniowego serii PR9
