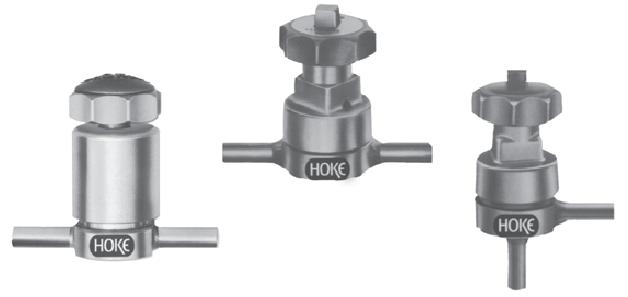

Zawory membranowe / seria 4600 POBIERZ PDF


Zastosowanie: zawory membranowe - seria 4600


model spawany:

  • do instalacji wysokotemperaturowych (od -54 do +316°C)

model z uszczelką:

  • do wysokiej próżni
  • w laboratoriach badawczych
  • w analizie gazów
  • do mediów korozyjnych


Parametry techniczne:



ciśnienie pracy:

  • model spawany: od próżni do 300 PSIG w temp. 70°F (2,07 MPa przy temp. 21°C)
  • model z uszczelką: 300 PSIG w temp. 70°F (2,07 MPa przy temp. 21°C)



temperatura pracy:

  • model spawany od -54 do +316°C
  • model z uszczelką od -54 do +116°C



średnica siedzenia:

  • 3,2mm


przyłącza:

  • rurka do wspawania fi 1/4"



materiały:

  • Monel


Właściwości:



  • membrana zapewnia małą przestrzeń wewnętrzną zaworu oraz niewielkie przestrzenie martwe
  • przy zastosowaniu zaworów spawanych do aplikacji wysokotemperaturowych konieczne jest usunięcie plastikowego kapsla z uchwytu
  • modele proste lub kątowe
  • kompaktowa budowa
  • łatwość wymiany membrany (model z uszczelką)
