Zawory zwrotne / seria 2300 POBIERZ PDF

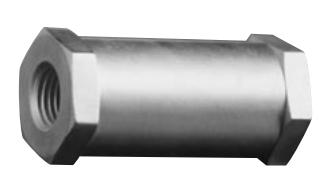

Zastosowanie: zawory zwrotne - seria 2300




Parametry techniczne:



ciśnienie pracy:

  • aluminium od 0 do 5000 PSIG (345bar) - w temp. poniżej 250°F (121°C)
  • mosiądz od 0 do 5000 PSIG (345bar)
  • stal nierdzewna 303 od 0 do 7.500 PSIG (517bar)
  • stal nierdzewna 17-4 PH od 0 do 10.000 PSIG (690bar)


ciśnienie zadziałania:

  • standardowe: 7 PSIG
  • inne opcje: od 0,5 do 30 PSIG


temperatura pracy:

  • od -73 do +204°C (w zależności od uszczelnienia i korpusu)



przyłącza:

  • rodzaje: gwint NPT, BSP oraz inne na zapytanie
  • od 1/8" do 1" w zależności od rodzaju przyłącza i typu zastosowania



materiały:

  • aluminium, mosiądz, stal nierdzewna
  • Buna-N, guma etylenowo-propylenowa, Neopren, Teflon, Viton


Właściwości:


  • jednoczęściowa budowa
  • sprężyste o-ringi zapewniają lepszą odporność na działanie czynników zanieczyszczających
  • całkowita szczelność w zakresie dopuszczalnych ciśnień
  • ciche działanie


Działanie zaworu:

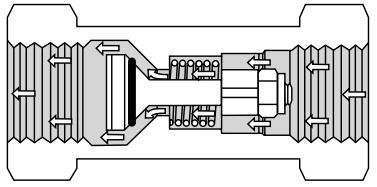

  • OTWARTY

Medium swobodnie przepływa przez zawór ponad grzybkiem.



zawory zwrotne - seria 2300 - zasada działania













Zdjęcie nr 1. Zawór zwrotny - seria 2300 otwarty

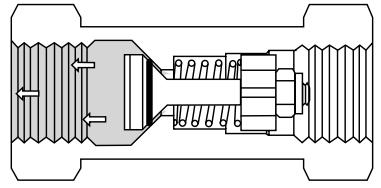

  • ZAMYKA SIĘ

Podczas gdy ciśnienie w instalacji zaczyna powoli spadać o-ring automatycznie ustawia się w pozycji kontaktowej ze stożkowym siedzeniem zapewniając całkowitą szczelność zaworu.

zawory zwrotne - seria 2300 - zasada działania









Zdjęcie nr 2. Zawór zwrotny - seria 2300 zamyka się

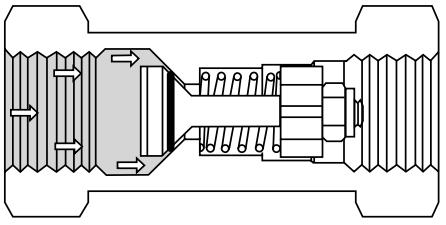

  • ZAMKNIĘTY

O-ring jedynie uszczelnia zawór, cały nacisk ciśnienia zwrotnego zatrzymany jest na siedzeniu metal-do-metalu. Im wyższe ciśnienie, tym lepsze doszczelnienie zaworu.

zawory zwrotne - seria 2300 - zasada działania













Zdjęcie nr 3. Zawór zwrotny - seria 2300 zamknięty
