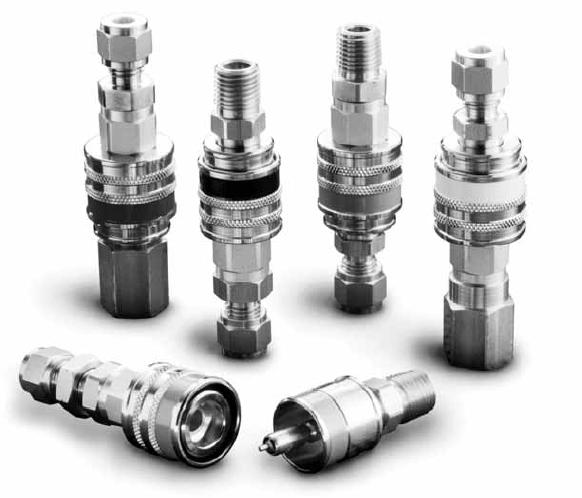

Szybkozłączki HQC POBIERZ PDF


Zastosowanie:Szykozłączki HQC


  • w laboratoriach
  • w systemach dystrybucji gazów
  • w biofarmacji



Parametry techniczne:


 ciśnienie pracy:

  • w zależności od materiału wykonania i wielkości korpusu: 3600PSIG max. (24,8MPa max.)



przyłącza:

  • gwinty stożkowe NPT i BSPT (zewnętrzne i wewnętrzne): 1/8", 1/4", 3/8", 1/2"
  • przyłącza GYROLOK: 1/8", 1/4" i 1/2" oraz 6, 10 i 12mm



gniazda i wtyki:

  • z zaworem odcinającym (DESO) lub bez zaworu (SESO)


materiały:

  • stal nierdzewna (AISI typ 316), mosiądz (CA360)
  • sprężyny i pierścienie wsporcze wykonane ze stali nierdzewnej (SISI typ 316)
  • uszczelnienia wykonane z Buna-N (standard w wykonaniu z mosiądzu) i Viton (standard w wykonaniu ze stali nierdzewnej)


Właściwości:


  • korpusy i wtyczki oznaczane są numerami i kolorami i pasują jedynie do przyłączy odpowiadających im, co minimalizuje ryzyko pomyłkowego podłączenia
  • szybkozłaczki HQC kodowane kolorami pasują do odpowiadających pod względem rodzaju szybkozłaczek firm Swagelok, Parker i TOMCO
  • możliwy montaż panelowy szybkozłączek oraz wyposażenie w osłonki przeciwkurzowe



PROJEKT, MONTAŻ I SERWIS INSTALACJI

GAZÓW TECHNICZNYCH I LABORATORYJNYCH.

www.gaztechnika.com.pl

Dodatkowe pliki:

Dodatkowe zdjecia:

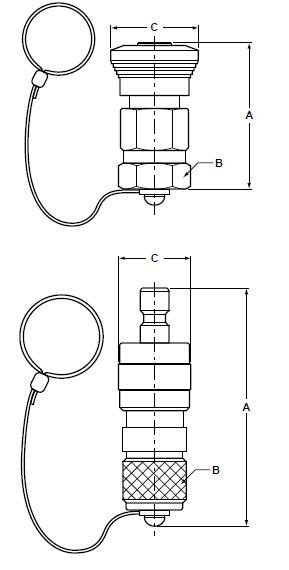

Szybkozłączki HQC - osłonka
