Zawory

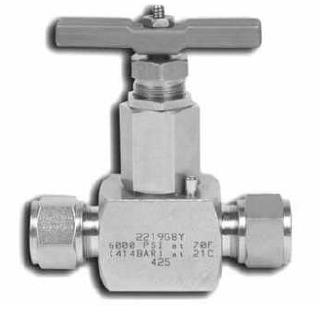

Zawory iglicowe / iglicowe-odcinające / seria 2219 POBIERZ PDF


Zastosowanie:zawory iglicowe-odcinające - seria 2219



  • w elektrowniach
  • do mediów typu: gorące kondensaty, para



Parametry techniczne:



ciśnienie pracy:

  • 6000 PSIG w temp. 70°F (41,4 MPa przy temp. 21°C)


temperatura pracy:

  • od -75 do +538°C (120bar max.)



przyłącza:

  • gwint stożkowy NPT wewnętrzny/zewnętrzny: 1/4", 3/8", 1/2", 3/4", 1"
  • przyłącza GYROLOK: 1/4", 3/8", 1/2", 3/4", 1" oraz 12, 22 i 25mm
  • przyłącza do spawania: 3/8", 1/2", 3/4", 1"



średnica siedzenia:

  • 4,3; 6,4; 7,9; 11,1mm



materiały:

  • stal nierdzewna, stal węglowa, Monel, Hastelloy C-276
  • Grafoil



Właściwości:



  • zgodny z ANSI 900#
  • uszczelnienie Grafoil gwarantuje odizolowanie gwintów od medium
  • do zastosowań w warunkach wysokich temperatur lub ciśnień
  • wszystkie elementy standardowe zaworu wykonane są ze stali nierdzewnej, włączając uchwyt zaworu
  • gwinty stożkowe NPT o wysokiej tolerancji





PROJEKT, MONTAŻ I SERWIS INSTALACJI

GAZÓW TECHNICZNYCH I LABORATORYJNYCH.

www.gaztechnika.com.pl

Dodatkowe pliki:

Dodatkowe zdjecia:

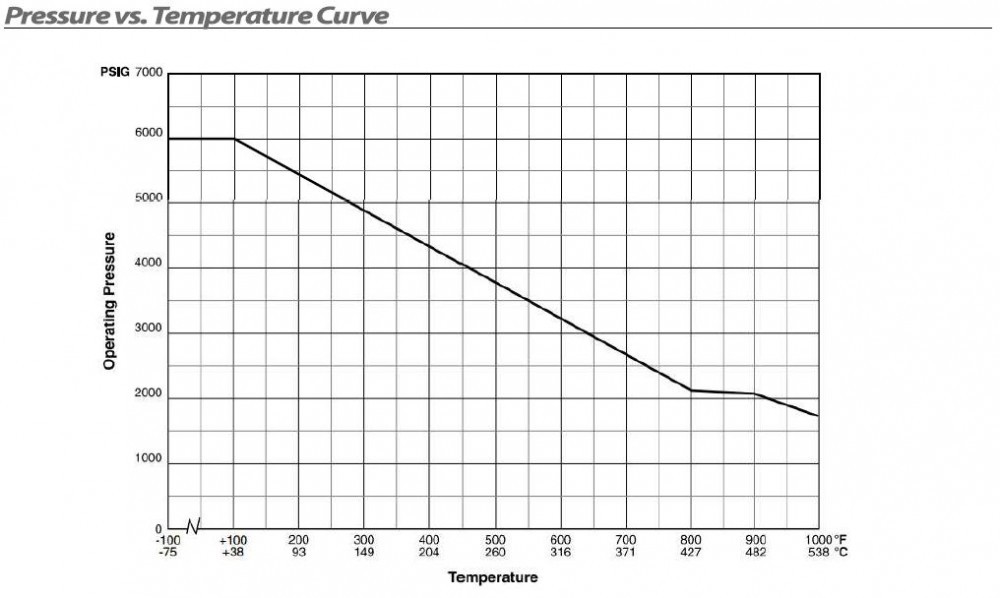

Wykres zależności ciśnienia od temperatury
