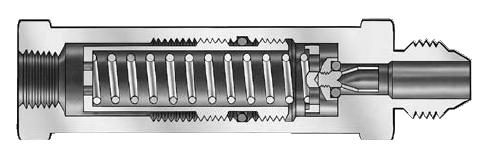

Zawory nadmiarowe / seria 5100 POBIERZ PDF


Zastosowanie:zawory nadmiarowe - seria 5100



  • w instalacjach kriogenicznych
  • odporny na niskie temperatury


Parametry techniczne:



ciśnienie pracy:

  • od 0 do 2.400 PSIG (16,6 MPa)


ciśnienie zadziałania:

  • standardowe: 20 PSIG


temperatura pracy:

  • od -220,6 do +204°C  w zależności od o-ringu



przyłącza:

  • rodzaje: gwint zewnętrzny/wewnętrzny na zapytanie klienta
  • wielkości od 1/8" do 1 1/4"



materiały:

  • stal nierdzewna, aluminium
  • Viton, Neopren, guma etyleno-propylenowa, Fluorosilikon, Buna-N, Teflon


Właściwości:



  • na życzenie klienta możliwe fabryczne, precyzyjne nastawienie ciśnienia zadziałania
  • zawory dostosowane do warunków kriogenicznych (prefix K przed symbolem produktu): specjalnie projektowane, czyszczone i testowane do niskich temperatur


Działanie zaworu:



  • ZAMKNIĘTY


Sprężyna jest ograniczona przez siedzenie metal-do-metalu. O-ring gwarantuje szczelność zaworu. Im wyższe ciśnienie, bliższe wartości nastawionego ciśnienia zadziałania, tym zawór szczelniejszy.



zawory nadmiarowe - seria 5100 zamknięty

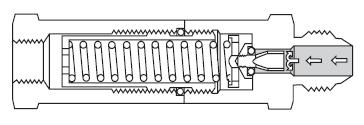

Zdjęcie nr 1. Zawór nadmiarowy - seria 5100 zamknięty



  • DZIAŁA



Porty w zaworze zostają otwarte eliminując raptowny wzrost ciśnienia. Medium przepływa między grzybkiem i siedzeniem.

Zawór nadmiarowy - seria 5100 działa

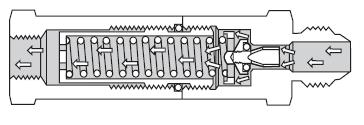

Zdjęcie nr 2. Zawór nadmiarowy - seria 5100 działa



  • OTWARTY



Prosta konstrukcja zaworu oraz otwarte porty zapewniają pełny, swobodny przepływ medium z minimalnym wzrostem ciśnienia.

Zawór nadmiarowy - seria 5100 otwarty

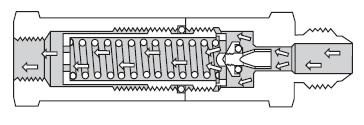

Zdjęcie nr 3. Zawór nadmiarowy - seria 5100 otwarty
