Manometry

Zastosowanie: Manometry - chemiczne, glicerynowe, do tlenu


  • do mediów agresywnych ciekłych i gazowych
  • nie zalecane do mediów charakteryzujących się wysoką lepkością lub krystalizujących
  • pomiary ciśnienia gazu lub pary muszą odbywać się zgodnie z EN 837-2
  • do pomiarów w rejonach wysokich wibracji - manometry glicerynowe - przeciwwstrząsowe (gliceryna 99,5%)



Uwaga: W ofercie również manometry do wysokich ciśnień, niskich temperatur, czyszczone do pracy z tlenem, kontaktowe, elektroniczne oraz przetworniki i akcesoria do manometrów


Parametry techniczne:



klasa dokładności (EN837-1/6):

  • 1.6 dla średnicy tarczy Ø50 i Ø63
  • 1.0 dla średnicy tarczy Ø100-160


zakresy pomiaru:

  • średnica tarczy Ø50:  od -1/0 do -1/+15bar oraz od 0/0.6 do 0/600bar
  • średnica tarczy Ø63:  od -1/0 do -1/+15bar oraz od 0/0.6 do 0/1000bar
  • średnica tarczy Ø100: od -1/0 do -1/+15bar oraz od 0/0.6 do 0/1000bar
  • średnica tarczy Ø100: od -1/0 do -1/+15bar oraz od 0/0.6 do 0/1600bar
  • wyższe zakresy ciśnień na zapytanie



temperatura pracy:

  • medium do +150°C
  • otoczenia od -20 do +60°C



przyłącza (możliwy montaż panelowy):

  • Ø50 - radialne, osiowe dolne - 1/4" G lub NPT
  • Ø63 - radialne, osiowe centralne - 1/4" G lub NPT
  • Ø100-160 - radialne, osiowe dolne - 1/2" G lub NPT


materiały:

  • szyba: Ø50 plastik, Ø63 i Ø100-160 wzmacniane szkło laminowane
  • wskazówka i tarcza: aluminium
  • korpus i kołnierz do montażu panelowego (opcja): stal nierdzewna 304

Dodatkowe zdjecia:

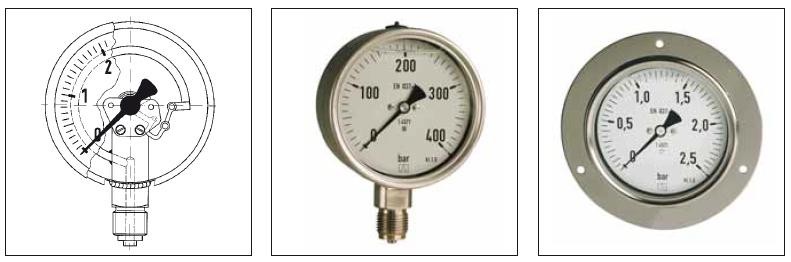

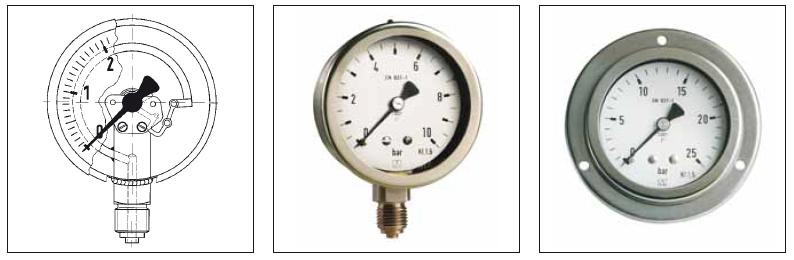

Manometry chemiczne przeciwwstrząsowe
