Zawory kulowe / seria 7900 - MULTIMITE POBIERZ PDF

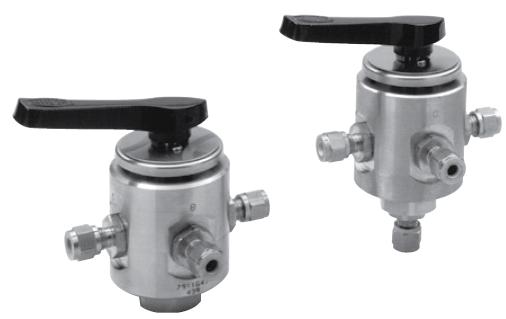

Zastosowanie:zawór kulowy - seria 7900 MULTIMITE



4-drogowe:



5-drogowe:

  • w instalacjach poboru próbek
  • w instalacjach przesyłowych i rozdzielczych



Parametry techniczne:



ciśnienie pracy:

materiał siedzenia - TFE

  • od lekkiej próżni do 2000 PSIG w temp. 70°F (13,8 MPa w temp. 21°C)

materiał siedzenia - Nylatron

  • od lekkiej próżni do 6000 PSIG w temp. 70°F (41,4 MPa w temp. 21°C)



temperatura pracy:

materiał siedzenia - TFE

  • od -18 do +177°C

materiał siedzenia - Nylatron

  • od -18 do +121°C



przyłącza:

  • gwint stożkowy NPT wewnętrzny: 1/4"
  • przyłącze GYROLOK: 1/4"



średnica siedzenia:

4-drogowy:

  • 4,2mm

5-drogowy:

  • 4,7mm



materiały:

  • stal nierdzewna, mosiądz
  • TFE, Nylatron, Viton



Właściwości:



  • zawory MULTIMITE umożliwiają jednoczesny przepływ różnych mediów
  • ustawienie rączki wyraźnie wskazuje otwarte porty, co dodatkowo zwiększa pewność użytkowania
  • zwiększona wytrzymałość elementów zaworu wydłuża jego żywotność
  • szerokie możliwości zastosowania dzięki wielu przyłączom i materiałom
  • gwinty stożkowe NPT o wysokiej tolerancji





PROJEKT, MONTAŻ I SERWIS INSTALACJI

GAZÓW TECHNICZNYCH I LABORATORYJNYCH.

www.gaztechnika.com.pl


Dodatkowe pliki:

Dodatkowe zdjecia:

zawór kulowy 7931G4Y
