Zawory

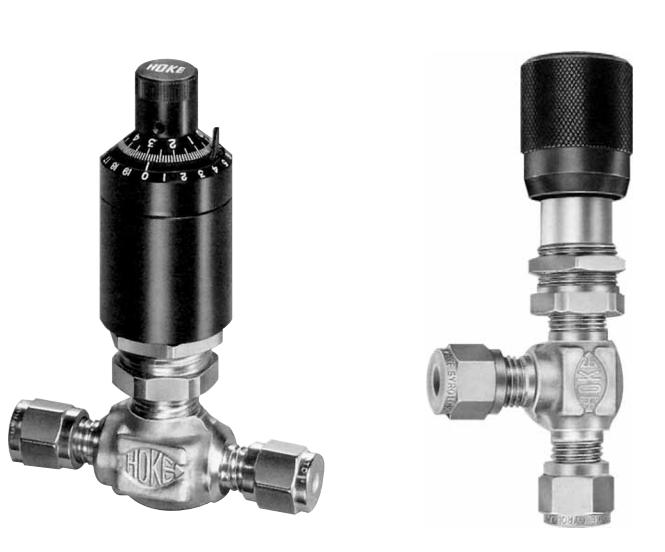

Zawory dozujące / seria 1600 - MICROMITE POBIERZ PDF


Zastosowanie:zawór dozujący-precyzyjny, mikrometryczny





Parametry techniczne:



ciśnienie pracy:

  • stal nierdzewna: 5000 PSIG w temp. 70°F (34,5 MPa w temp. 21°C)
  • mosiądz: 3500 PSIG w temp. 70°F (24,2 MPa w temp. 21°C)



temperatura pracy:

  • od -29 do +121°C



przyłącza:

zawory proste i kątowe:

  • gwint stożkowy NPT wewnętrzny i zewnętrzny: 1/8" i 1/4"
  • przyłącza GYROLOK: 1/16", 1/8" i 1/4"



średnica siedzenia:

  • 0,79mm



materiały:

  • stal nierdzewna, mosiądz
  • Buna-N, Fluorelastomer



Właściwości:



  • precyzja dozowania - do 18 obrotów pokrętła
  • nieobrotowa iglica zabezpiecza przed zmianami w przepływach
  • unikalna budowa stożka iglicy oraz gwintów umożliwia lepszą pracę zaworu
  • możliwość montażu panelowego w standardzie
  • pokrętła mikrometryczne zapewniają kontrolę wzrokową ustawienia iglicy, powtarzalność pozycji
  • unieruchomienie pokrętła gwarantuje zabezpieczenie przed przypadkową zmianą pozycji i błędami w analizie
  • gwinty stożkowe NPT o wysokiej tolerancji





PROJEKT, MONTAŻ I SERWIS INSTALACJI

GAZÓW TECHNICZNYCH I LABORATORYJNYCH.

www.gaztechnika.com.pl


Dodatkowe pliki:

Dodatkowe zdjecia:

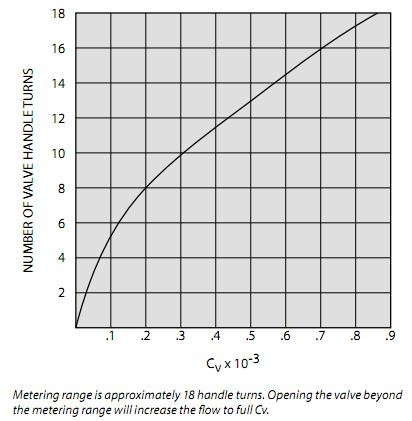

zależność ilości ruchów pokrętłem od współczynnika przepływu Cv
