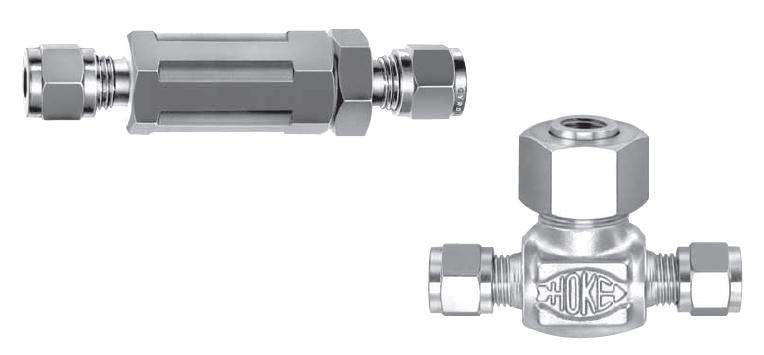

Filtry
seria 6310, 6320, 6330 POBIERZ PDF


Zastosowanie: Filtry - seria 6310, 6320, 6330



  • do wychwytywania zanieczyszczeń stałych ze strumienia medium
  • do ochrony czułego sprzętu
  • do przeczyszczania instalacji i poboru próbek


Parametry techniczne:



ciśnienie pracy:

  • stal nierdzewna: 5000 PSIG w temp. 70°F (34,47 MPa w temp. 21°C)
  • mosiądz: 3000 PSIG w temp. 70°F (20,68 MPa w temp. 21°C)



temperatura pracy:

  •  od -51 do +232°C



zakres porowatości:

  • od 0,4 do 55μm



przyłącza:

  • przyłącza GYROLOK 1/4", 1/8", 6mm
  • gwint stożkowy NPT wewnętrzny 1/4", 1/8"



materiały:

  • stal nierdzewna, mosiądz



Właściwości:



  • wybór między filtrami liniowymi (seria 6310), wymiennymi (seria 6320) i typu "bypass" (seria 6330)
  • filtry wymienne zapewniają łatwe czyszczenie jego elementów konstrukcyjnych, filtry typu "bypass" umożliwiają przeczyszczanie instalacji lub pobór próbek medium
  • w celu specyfikacji numeru katalogowego filtra należy wybrać z tabeli materiał wykonania oraz przyłącza filtra, a następnie dobrać porowatość filtra zgodnie z zakresami:

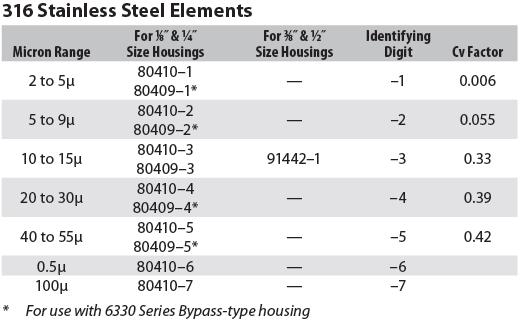

Tabela porowatości filtrów





























PROJEKT, MONTAŻ I SERWIS INSTALACJI

GAZÓW TECHNICZNYCH I LABORATORYJNYCH.

www.gaztechnika.com.pl

Dodatkowe pliki:

Dodatkowe zdjecia:

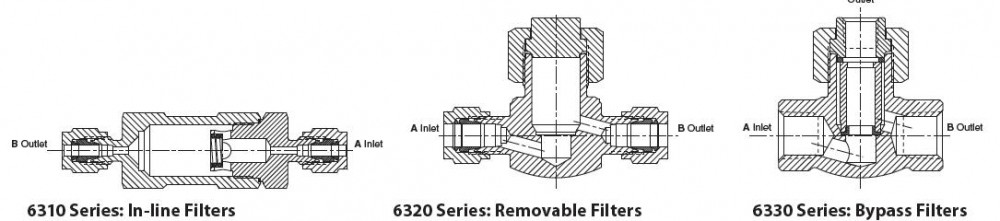

Rodzaje filtrów - seria 6310, 6320, 6330
