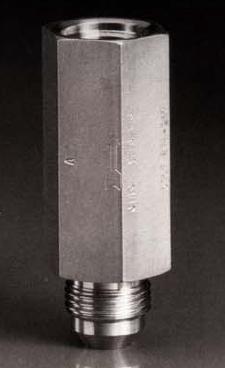

Zawory nadmiarowe / seria 500 POBIERZ PDF


Zastosowanie:zawory nadmiarowe - seria 500



  • do niskich temperatur


Parametry techniczne:



ciśnienie pracy:

  • od 0 do 200 PSIG (1,4 MPa)


ciśnienie zadziałania:

  • ustawiane fabrycznie na życzenie klienta, wartość w PSIG


temperatura pracy:

  • od -196 do +208°C



przyłącza:

  • rodzaje: na zapytanie klienta
  • wielkości od 1/4" do 1 1/2"



materiały:

  • stal nierdzewna, aluminium
  • Viton, Neopren, guma etyleno-propylenowa, Fluorosilikon, Buna-N


Właściwości:



  • na życzenie klienta możliwe fabryczne, precyzyjne nastawienie ciśnienia zadziałania
  • możliwe zamówienie zaworu z osłonką (prefix D przed symbolem produktu) chroniącą przed wpływem warunków atmosferycznych (deszcz, kurz) oraz dodatkowo pełniącą funkcję ochronną dla personelu obsługującego zawór (sugerowane dla zaworów o ciśnieniu zadziałania powyżej 2 PSIG)
  • zawory dostosowane do warunków kriogenicznych (prefix K przed symbolem produktu): specjalnie projektowane, czyszczone i testowane do niskich temperatur (możliwe wyłącznie przy opcji ze stali nierdzewnej)


Działanie zaworu:



  • ZAMKNIĘTY


Zawór jest szczelny. Ze wzrostem ciśnienia, efektywność uszczelnienia wzrasta.

zawory nadmiarowe - seria 500 - zamknięty






















Zdjęcie nr 1. Zawór nadmiarowy - seria 500 zamknięty



  • OTWARTY



Gdy ciśnienie w instalacji przewyższy siłę, z którą utrzymywana jest sprężyna, grzybek otwiera się tworząc ujście (grzybek-korpus zaworu) dla medium.

zawory nadmiarowe - seria 500 otwarty




















Zdjęcie nr 2. Zawór nadmiarowy - seria 500 otwarty



  • DOSZCZELNIA SIĘ



Sprężyste uszczelnienie dociska się  do siedzenia. Zawór doszczelnia się.

zawory nadmiarowe - seria 500 doszczelnia się




















Zdjęcie nr 3. Zawór nadmiarowy - seria 500 doszczelnia się
