Reduktory
Dwustopniowe / seria CYL2 POBIERZ PDF

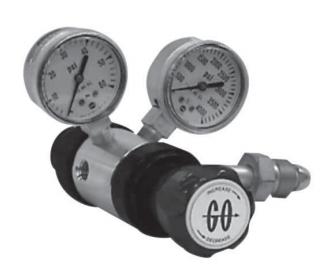

Zastosowanie: Reduktor dwustopniowy - seria CYL2


  • w analizie instrumentalnej, chromatografii (instalacje laboratoryjne)
  • w aplikacjach wymagających precyzyjnych nastawień sprzętu oraz stabilnego działania
  • do mediów ciekłych, niekorozyjnych


Parametry techniczne:



ciśnienie pracy:

  • wejściowe (w zależności od temp. od 66 do 80°C oraz od rodzaju uszczelnienia) 3600PSIG (24,82MPa)
  • wyjściowe: od 0 do 500PSIG (szczegółowe zakresy ciśnień w karcie katalogowej produktu)



temperatura pracy:

  • od -40 do +175°F (od -4 do +80°C)



przyłącza:

  • możliwe różne konfiguracje maksymalnie sześciu przyłączy (3 x wejście, 3 x wyjście) - szczegółowe informacje w karcie katalogowej produktu
  • gwint wewnętrzny NPT: 1/4" i 3/8"



materiały:

  • mosiądz, Teflon wysokiej gęstości, Tefzel, PCTFE, PEEK



współczynniki przepływu:

  • 0,6; 0,2; 0,025; 0,5


Właściwości:



  • pierwszy stopień redukcji posiada zintegrowany filtr 20μm, drugi 40μm
  • na obu stopniach redukcji membrana pokryta jest warstwą teflonu
  • siedzenia z Tefzelu w standardzie
  • możliwe zamówienie reduktora w opcji ze zintegrowanym zaworem odcinającym lub upustowym
  • waga reduktora 1,59kg



PROJEKT, MONTAŻ I SERWIS INSTALACJI

GAZÓW TECHNICZNYCH I LABORATORYJNYCH.

www.gaztechnika.com.pl


Dodatkowe pliki:

Dodatkowe zdjecia:

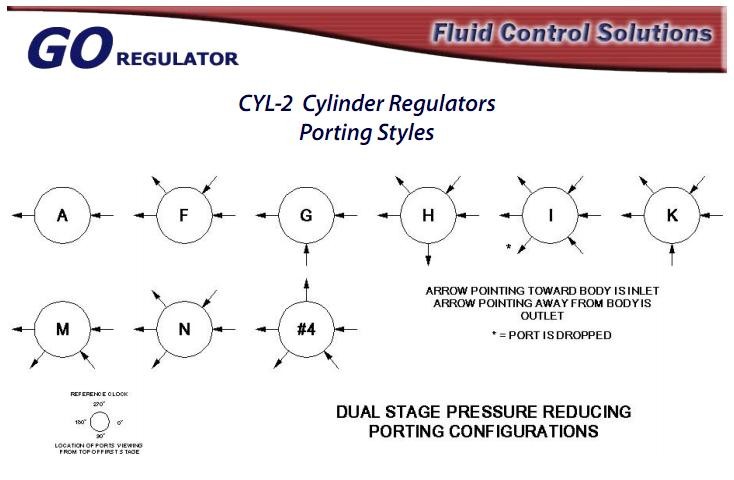

Konfiguracja portów reduktorów dwustopniowych

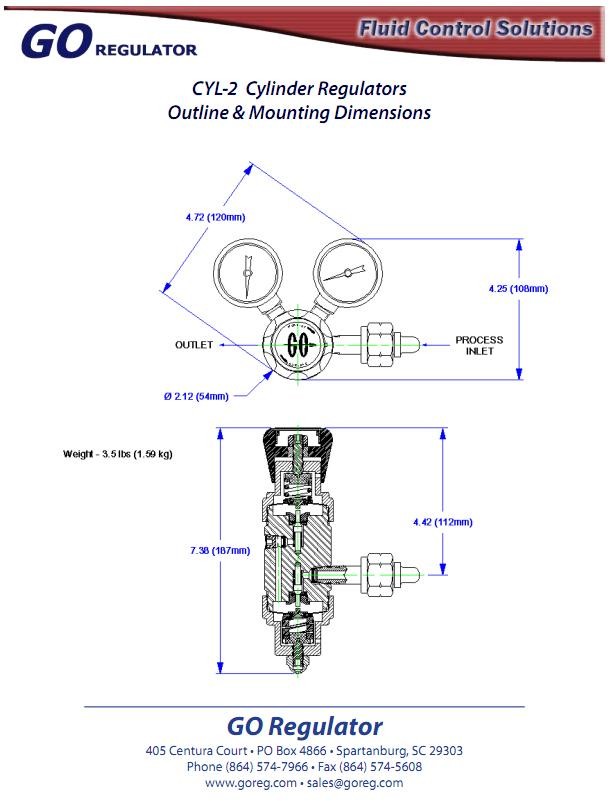

Wymiary reduktora dwustopniowego seria CYL2
