Reduktory
Wysokiego ciśnienia / seria PR56 POBIERZ PDF

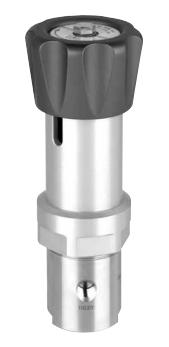

Zastosowanie: Reduktor wysokiego ciśnienia seria PR50


  • do mediów ciekłych i gazowych
  • w instalacjach przemysłowych, gazów technicznych, laboratoryjnych
  • w instalacjach, gdzie konieczna jest regulacja ciśnienia wyjściowego od 0 do 6000 PSIG


Parametry techniczne:



ciśnienie pracy:

  • wejściowe (w zależności od temp. od 66 do 80°C oraz od rodzaju siedzenia) od 3600 do 6000 PSIG (od 24,82 do 41,37 MPa)
  • wyjściowe: od 0 do 6000 PSIG (szczegółowe zakresy ciśnień w karcie katalogowej produktu)



temperatura pracy:

  • od -40 do +150°F (od -4 do +66°C)



przyłącza:

  • możliwe różne konfiguracje maksymalnie sześciu przyłączy (3 x wejście, 3 x wyjście) - szczegółowe informacje w karcie katalogowej produktu
  • gwint wewnętrzny NPT: 1/4" i 3/8", SAE J514



materiały:

  • mosiądz (alternatywnie reduktor wykonany ze stali nierdzewnej z zakresem ciśnień wyjściowych od 0 do 10.000 PSIG)
  • siedzenia i membrany wykonane z Tefzel, Poliamid, PCTFE, PEEK, Teflon, stal nierdzewna, Viton



współczynniki przepływu:

  • 0,2; 0,025


Właściwości:



  • gwarantuje bezpieczeństwo pracy z możliwością regulacji ciśnienia wyjściowego od 0 do 6000 PSIG
  • posiada trzpień ze stali nierdzewnej wspomagający pracę reduktora, gwarantujący mały moment obrotowy
  • zintegrowany filtr 20μm gwarantuje dłuższą żywotność reduktora, chroniąc siedzenie przed zanieczyszczeniami niesionymi w medium
  • możliwość zamówienia z opcją odpowietrzenia reduktora oraz montażu panelowego
  • waga reduktora 2kg



PROJEKT, MONTAŻ I SERWIS INSTALACJI

GAZÓW TECHNICZNYCH I LABORATORYJNYCH.

www.gaztechnika.com.pl


Dodatkowe pliki:

Dodatkowe zdjecia:

Konfiguracja portów reduktorów wysokiego ciśnienia - seria PR56
Wymiary reduktora wysokiego ciśnienia - seria PR56
