Zawory zwrotne / seria 800 POBIERZ PDF

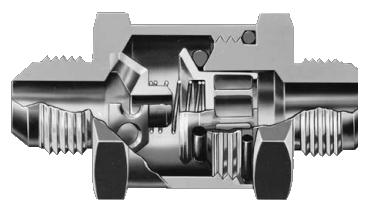

Zastosowanie: zawory zwrotne - seria 800

  •  zapobiega przepływowi wstecznemu chroniąc cenne elementy instalacji


Parametry techniczne:



ciśnienie pracy:

  • przyłącza gwintowane od 0 do 600 PSIG (41bar)
  • przyłącza pod wężyk od 0 do 200 PSIG (14bar)


ciśnienie zadziałania:

  • standardowe: 8" H2O max. (ok. 0,02bar)
  • inne opcje: od 2" H2O (0,005bar) do 56" H2O (0,14bar)


temperatura pracy:

  • od -62 do +232°C (w zależności od uszczelnienia i korpusu)



przyłącza:

  • od 3/16" do 1 1/2" - rodzaje przyłączy na zapytanie



materiały:

  • aluminium, stal nierdzewna
  • Buna-N, Neopren, Silikon, Viton


Właściwości:


  • całkowita szczelność pod każdym ciśnieniem, nawet gdy ciśnienie zwrotne osiągnie wartość 0,002bar
  • niskie ciśnienia zadziałania możliwe na zapytanie
  • o-ringi gwarantują doskonałe uszczelnienie zaworu
  • kompatybilny z większością mediów ciekłych i gazowych
  • łatwy w montażu


Działanie zaworu:



  • OTWARTY

Swobodny przepływ medium ułatwiają opływowe kształty wewnętrzne.

zawory zwrotne - seria 800 - zasada działania

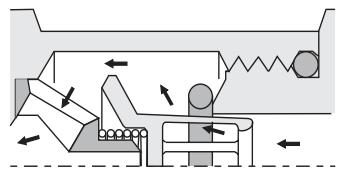

Zdjęcie nr 1. Zawór zwrotny - seria 800 otwarty



  • ZAMYKA SIĘ

Podczas gdy ciśnienie w instalacji zaczyna powoli spadać o-ring automatycznie ustawia się w pozycji kontaktowej ze stożkową, metalową powierzchnią grzybka i siedzenia zapewniając całkowitą szczelność zaworu.

zawory zwrotne - seria 800 - zasada działania

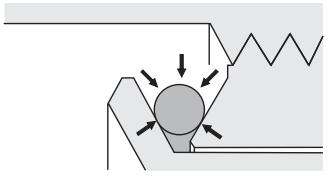

Zdjęcie nr 2. Zawór zwrotny - seria 800 zamyka się



  • ZAMKNIĘTY

Stożkowa, gładka powierzchnia grzybka uszczelniając wywiera nacisk na o-ring. Im większy nacisk, tym, szczelniejszy jest zawór.

zawory zwrotne - seria 800 - zasada działania















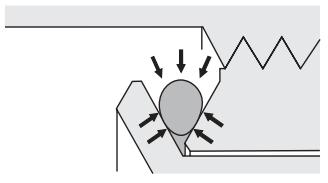

Zdjęcie nr 3. Zawór zwrotny - seria 800 zamknięty
