Reduktory
Jednostopniowe / seria PR7LF POBIERZ PDF

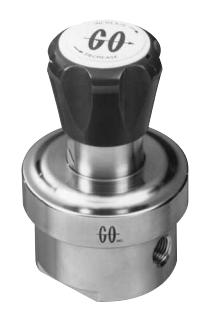

Zastosowanie: Reduktor jednostopniowy - seria PR7LF



Parametry techniczne:



ciśnienie pracy:

  • wejściowe (w zależności temp. od 66 do 121°C oraz od rodzaju uszczelnienia) od 300 do 3600PSIG (od 2,07 do 24,82MPa)
  • wyjściowe: od 0 do 250PSIG (szczegółowe zakresy ciśnień w karcie katalogowej produktu)



temperatura pracy:

  • od -40 do +250°F (od -4 do +121°C)



przyłącza:

  • możliwe różne konfiguracje maksymalnie sześciu przyłączy (3 x wejście, 3 x wyjście) - szczegółowe informacje w karcie katalogowej produktu
  • gwint wewnętrzny NPT: 1/4", 3/8" i 1/2" oraz przyłącze typu tri-clover 1/2"



materiały:

  • mosiądz, stal nierdzewna
  • siedzenia i membrany wykonane z Teflon, Viton, PCTFE, Teflon wysokiej gęstości, Kalrez



współczynniki przepływu:

  • 0,06; 0,2; 0,025; 0,5



Właściwości:


  • reduktor łączy w sobie cechy dużej czułości membrany serii PR7 oraz siedzenie dostosowane do niskich przepływów serii PR1, w wyniku czego cechuje się dużą czułością
  • waga reduktora 1,45kg
  • zintegrowany filtr 20μm
  • na zamówienie możliwe przyłącza VCR



PROJEKT, MONTAŻ I SERWIS INSTALACJI

GAZÓW TECHNICZNYCH I LABORATORYJNYCH.

www.gaztechnika.com.pl


Dodatkowe pliki:

Dodatkowe zdjecia:

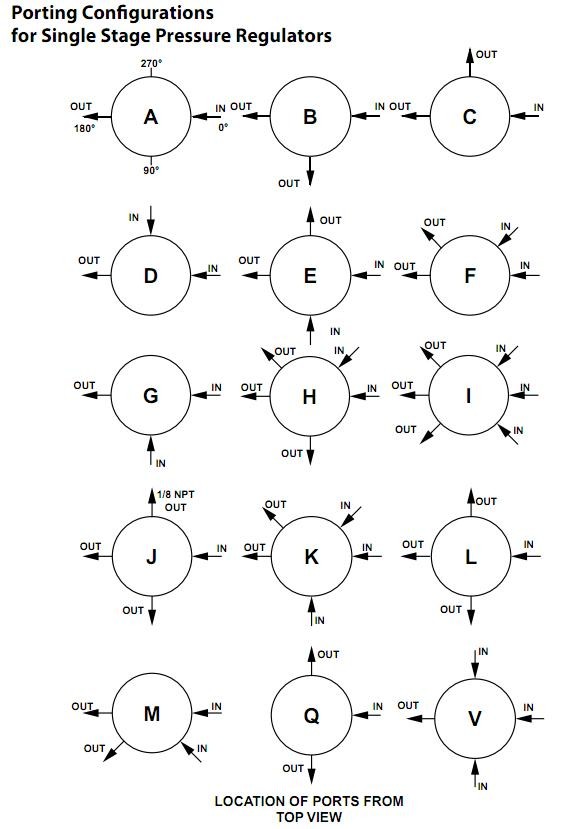

Konfiguracja portów reduktorów jednostopniowych

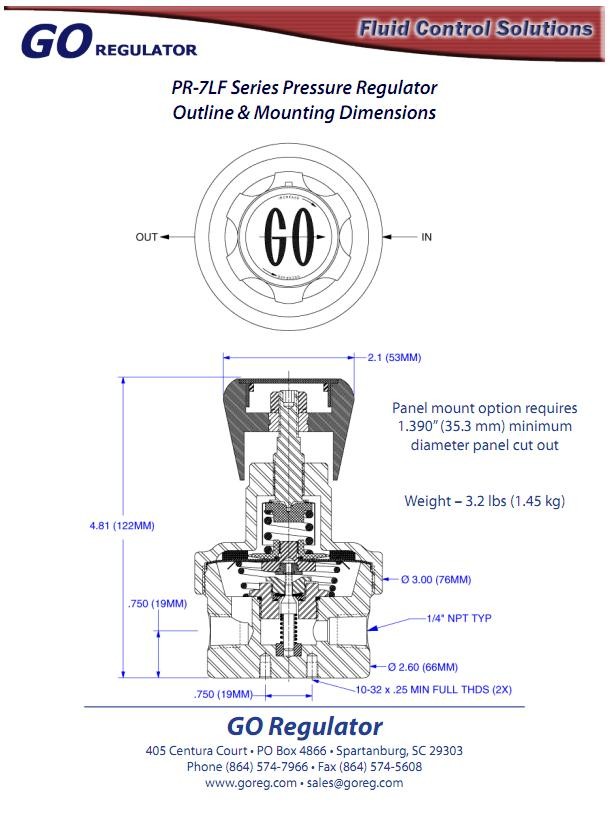

Wymiary reduktora jednostopniowego serii PR7LF
