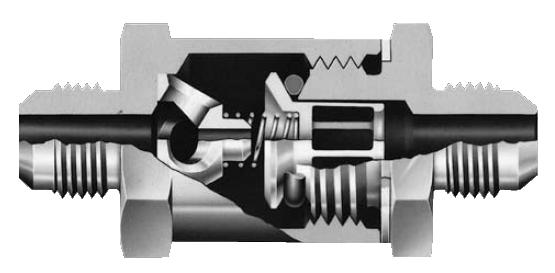

Zawory zwrotne / seria 8500/8800 POBIERZ PDF


Zastosowanie: zawory zwrotne - seria 8500/8800

  • zapobiega przepływowi wstecznemu chroniąc cenne elementy instalacji
  • w instalacjach paliwowych, bądź olejów napędowych


Parametry techniczne:



ciśnienie pracy:

  • od 0 do 600 PSIG (41bar)


ciśnienie zadziałania:

  • standardowe: 8" H2O max. (ok. 0,02bar)
  • inna opcja: 5" H2O max. (ok. 0,01bar)


temperatura pracy:

  • od -62 do +232°C (w zależności od uszczelnienia i korpusu)



przyłącza:

  • od 1/4" do 1 1/2" - rodzaje przyłączy na zapytanie



materiały:

  • aluminium, stal nierdzewna
  • Buna-N, EPR, Fluorosilikon, Neopren, Silikon, Teflon, Viton


Właściwości:


  • całkowita szczelność pod każdym ciśnieniem
  • niskie ciśnienia zadziałania
  • seria 8500 możliwa do zastosowania w wyższych temp. z medium ciekłymi i gazowymi, dzięki uszczelnieniu korpusu wykonanego z aluminium
  • kompatybilny z większością mediów
  • łatwy w montażu


Działanie zaworu:



  • OTWARTY

Medium przepływa swobodnie przez zawór. Następuje powolny spadek ciśnienia.

zawory zwrotne - seria 800 - zasada działania















Zdjęcie nr 1. Zawór zwrotny - seria 8800 otwarty



  • ZAMYKA SIĘ

Podczas gdy ciśnienie w instalacji zaczyna powoli spadać, o-ring automatycznie ustawia się w pozycji kontaktowej ze stożkową, metalową powierzchnią grzybka i siedzenia zapewniając całkowitą szczelność zaworu.

zawory zwrotne - seria 800 - zasada działania











Zdjęcie nr 2. Zawór zwrotny - seria 8800 zamyka się



  • ZAMKNIĘTY

Stożkowa, gładka powierzchnia grzybka uszczelniając wywiera nacisk na o-ring. Im większy nacisk, tym szczelniejszy jest zawór.

zawory zwrotne - seria 800 - zasada działania















Zdjęcie nr 3. Zawór zwrotny - seria 8800 zamknięty
