Zawory iglicowe / iglicowe-odcinające / seria 2800 POBIERZ PDF

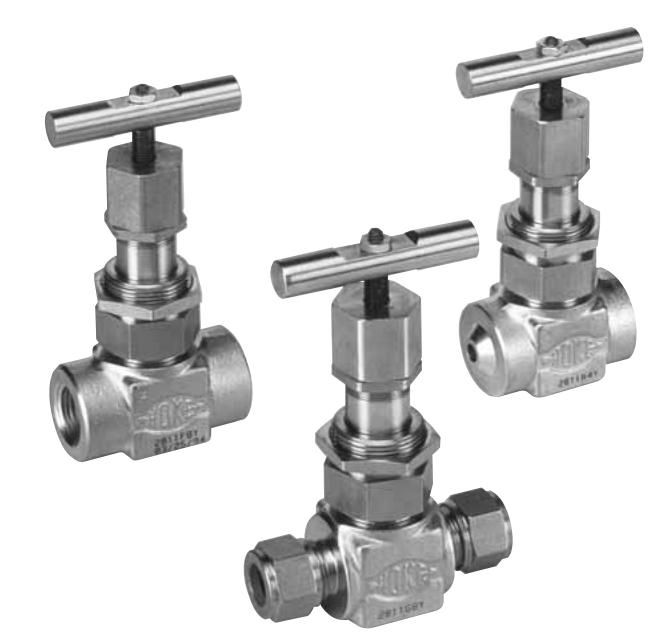

Zastosowanie:zawory regulacyjne-iglicowe - seria 2800



  • do wysokich temperatur (+370°C)
  • do mediów korozyjnych
  • w instalacjach mediów reaktywnych i gorących kondensatów



Parametry techniczne:



ciśnienie pracy:

  • Grafoil - 4000 PSIG w temp. 70°F (27,6 MPa przy temp. 21°C)
  • Grafoil - 2500 PSIG w temp. 700°F (17,2 MPa przy temp. 370°C)
  • Dyna-Pak - 5000 PSIG w temp. 70°F (34,5 MPa przy temp. 21°C)


temperatura pracy:

  • Grafoil: od -75 do +370°C
  • Dyna-Pak: od -40 do +232°C



przyłącza:

w zależności od rodzaju uszczelnienia:

  • gwint stożkowy NPT wewnętrzny: 12"
  • przyłącza GYROLOK: 1/4", 3/8", 1/2"
  • przyłącza spawane: 3/8", 1/2"



średnica siedzenia:

  • 7,9mm



materiały:

  • stal nierdzewna
  • TFE



Właściwości:



  • o-ring Grafoil usytuowany poniżej gwintu iglicy wytrzymuje działanie temperatury do +370°C
  • gwint iglicy ze stali nierdzewnej o wydłużonej żywotności przez pokrycie warstwą substancji smarującej
  • możliwość montażu panelowego w standardzie
  • gwinty stożkowe NPT o wysokiej tolerancji



PROJEKT, MONTAŻ I SERWIS INSTALACJI

GAZÓW TECHNICZNYCH I LABORATORYJNYCH.

www.gaztechnika.com.pl


Dodatkowe pliki:

Dodatkowe zdjecia:

zawory regulacyjne-iglicowe - 2811G8Y

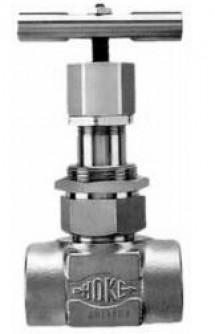

zawory regulacyjne-iglicowe - 2813F8Y
