Zawory

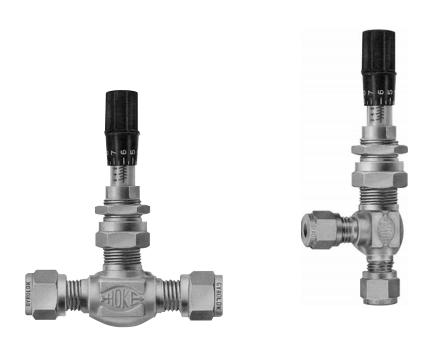

Zawory dozujące / seria 1300 - MILLIMITE POBIERZ PDF


Zastosowanie:zawór dozujący-precyzyjny, mikrometryczny



  • w dozowaniu gazów medycznych, biochemicznych lub pary
  • przy pobieraniu próbek
  • w analizie wody lub zanieczyszczeń powietrza
  • w chromatografii lub spektrometrii masowej
  • do pracy z aparaturą wymagającą dokładnego dozowania medium
  • w instalacjach laboratoryjnych, wysokociśnieniowych



Parametry techniczne:



ciśnienie pracy:

  • stal nierdzewna: 5000 PSIG w temp. 70°F (34,5 MPa w temp. 21°C)
  • mosiądz: 3000 PSIG w temp. 70°F (20,7 MPa w temp. 21°C)



temperatura pracy:

  • stal nierdzewna: od -54 do +232°C
  • mosiądz: od -54 do +204°C



przyłącza:

zawory proste i kątowe:

  • gwint stożkowy NPT wewnętrzny i zewnętrzny: 1/8" i 1/4"
  • przyłącza GYROLOK: 1/8" i 1/4" oraz 3mm i 6mm



średnica siedzenia:

  • 1,19mm



materiały:

  • stal nierdzewna, mosiądz
  • Teflon, Dyna-Pak



Właściwości:



  • precyzja dozowania - do 18 obrotów pokrętła zmienia ułożenie iglicy, gwarancja dokładności i powtarzalności
  • iglice 1° i 3° zapewniają szeroki wybór przepływów przy zachowaniu precyzji dozowania
  • możliwość montażu panelowego w standardzie
  • pokrętła mikrometryczne zapewniają kontrolę wzrokową ustawienia iglicy
  • uszczelnienie Dyna-Pak zapewnia szczelność zaworu
  • gwinty stożkowe NPT o wysokiej tolerancji



PROJEKT, MONTAŻ I SERWIS INSTALACJI

GAZÓW TECHNICZNYCH I LABORATORYJNYCH.

www.gaztechnika.com.pl


Dodatkowe pliki:

Dodatkowe zdjecia:

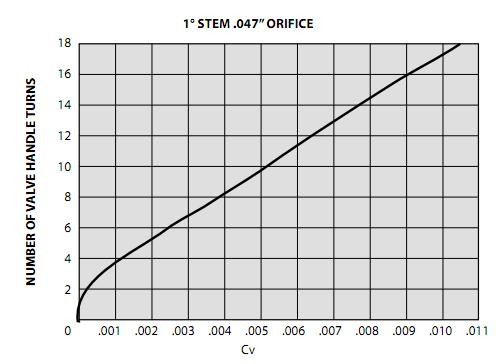

zależność ilości ruchów pokrętłem od współczynnika przepływu Cv

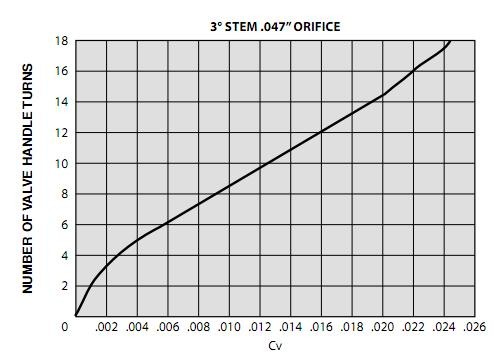

zależność ilości ruchów pokrętłem od współczynnika przepływu Cv
