Stacje rozprężania SPECTRON
SPECTROLAB / Stacje rozprężania / BM55-2 POBIERZ PDF


Opis produktu: stacja rozprężania BM55-2

  • stacja rozprężania do montażu ściennego lub w szafie butlowej
  • do gazów niekorozyjnych o czystości do 6.0
  • nowoczesny design
  • ergonomiczna budowa
  • możliwość rozbudowy stacji (na 2,3 i więcej butli)
  • wbudowany filtr na wejściu do stacji
  • zawory odcinające membranowe ze zminimalizowaną przestrzenią martwą, posiadające wskaźnik ON/OFF
  • reduktor membranowy o wysokiej dokładności regulacji, do 200 bar ciśnienia wyjściowego
  • przyłącze wyjściowe do instalacji wyposażone w zawór nadmiarowy oraz opcjonalnie membranowy zawór odcinający (umożliwia odłączenie stacji od instalacji bez potrzeby jej opróżniania)
  • łatwy montaż stacji
  • stacja dopuszczona do zastosowania z tlenem
  • przeznaczona do ciśnienia wejściowego 300 bar max
  • kompaktowa budowa stacji przydatna szczególnie do zabudowy w szafach butlowych
  • stacja dwustopniowa: BM56-2

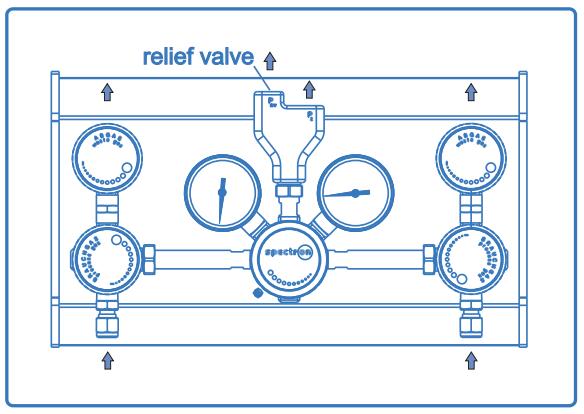

Parametry techniczne: stacja rozprężania BM55-2 schemat



rodzaj stacji:                       jednostopniowa

ciśnienie wejściowe P1:       300 bar max

ciśnienie wyjściowe P2:       10/20/50/100/200 bar



materiały:

  • korpus reduktora i zaworu:              mosiądz chromowany
  • siedzenie reduktora:                       PA 11
  • siedzenie zaworu membranowego:   PVDF
  • membrana reduktora / zaworu:        Hastelloy C276
  • elastomery:                                   EPDM, FKM
  • filtr:                                             spiek brązu B60



przyłącze na wejściu do stacji:             nierdzewna złączka zaciskowa na rurkę fi 6x1mm

temperatura pracy:                           -30°C do +60°C

poziom nieszczelności:

  • (do atmosfery)                             1x10-8 mbar l/s He
  • (przez siedzenie)                           1x10-6 mbar l/s He



manometr:                                      manometr bezpieczeństwa

waga:                                             6 kg
