Zawory

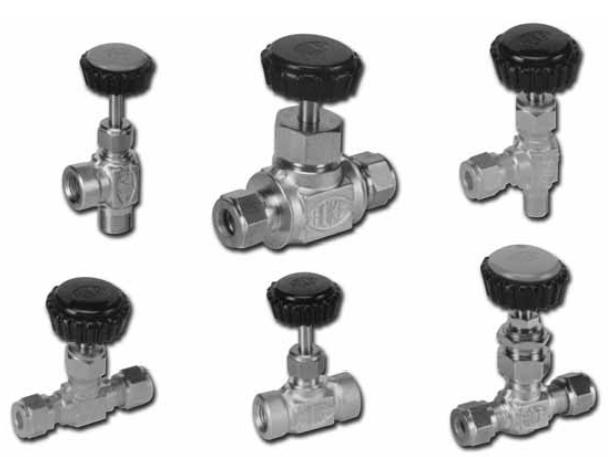

Zawory iglicowe / seria 3700/3800/3900 POBIERZ PDF


Zastosowanie:zawory regulacyjne-iglicowe





Parametry techniczne:



ciśnienie pracy:

  • stal nierdzewna: 5000 PSIG w temp. 70°F ( 34,5 MPa w temp. 21°C)
  • mosiądz: 3000 PSIG w temp. 70°F ( 20,7 MPa w temp. 21°C)


temperatura pracy:

  • iglica metalowa: od -54 do +232°C
  • iglica PCTFE: od -29 do +121°C



przyłącza:

w zależności od serii zaworu i rodzaju iglicy:

  • wymiar: 1/8", 1/4", 3/8", 1/2" oraz 3, 6, 8, 10, 12mm
  • rodzaj: gwint stożkowy NPT wewnętrzny/zewnętrzny, przyłącza GYROLOK



średnica siedzenia:

  • od 1,5 do 7,9mm



materiały:

  • stal nierdzewna, mosiądz
  • TFE



Właściwości:



  • duży wybór rodzajów iglic (iglice metalowe, iglice PCTFE, iglice vee-point, blunt vee-point, iglica regulating - zdjęcie poniżej)
  • uszczelnienie (Dyna-Pak) zapewnia szczelność zaworu zarówno w próżni jak i przy zastosowaniach wysokociśnieniowych
  • szerokie możliwości zastosowania dzięki wielu przyłączom i materiałom
  • możliwe kolorowe uchwyty zaworów ułatwiające identyfikacje sterowanych mediów
  • możliwość montażu panelowego (na zamówienie)
  • gwinty stożkowe NPT o wysokiej tolerancji





PROJEKT, MONTAŻ I SERWIS INSTALACJI

GAZÓW TECHNICZNYCH I LABORATORYJNYCH.

www.gaztechnika.com.pl


Dodatkowe pliki:

Dodatkowe zdjecia:

zawór regulacyjny-iglicowy 3712G4B

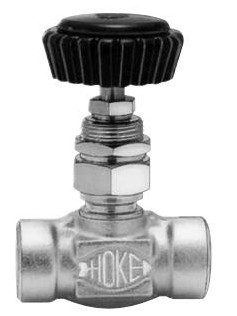

zawór regulacyjny-iglicowy 3812F4Y
zawory regulacyjne-iglicowe - montaż panelowy

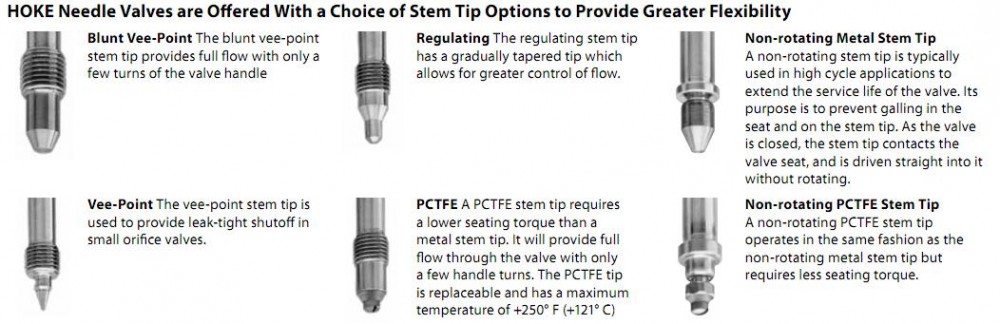

zawory regulacyjne-iglicowe - rodzaje iglic
