Stacje rozprężania SPECTRON
SPECTROCEM / Stacje rozprężania / BE56-2U POBIERZ PDF


Opis produktu:

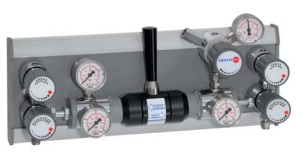

  • dwustopniowa automatyczna stacja rozprężania ze stali nierdzewnej do montażu ściennego lub w szafie butlowejBE56-2U
  • do gazów korozyjnych oraz mieszanek zawierających gazy korozyjne o czystości do 6.0
  • nowoczesny design
  • możliwość rozbudowy stacji (na 2,3 i więcej butli)
  • wbudowany filtr na wejściu do stacji
  • zawory odcinające membranowe ze zminimalizowaną przestrzenią martwą, posiadające wskaźnik ON/OFF
  • dwustopniowa redukcja ciśnienia przy pomocy trzech reduktorów membranowych o wysokiej dokładności regulacji i z wbudowanym zaworem upustowym
  • stacja dopuszczona do zastosowania z tlenem
  • kompaktowa budowa stacji przydatna szczególnie do zabudowy w szafach butlowych



Parametry techniczne:



rodzaj stacji:                      dwustopniowa

ciśnienie wejściowe P1:       300 bar max

ciśnienie wyjściowe P2:       1,5/4/10 bar max



materiały:

  • korpus reduktora i zaworu:              stal nierdzewna 1.4404BE56-2U
  • siedzenie reduktora:                       PVDF lub EPDM (NH3)
  • siedzenie zaworu:                          PCTFE
  • membrana reduktora / zaworu:        Hastelloy C276
  • elastomery:                                   Viton (FKM) lub EPDM (NH3)
  • filtr:                                             spiek stal nierdzewna 1.4404



przyłącze na wejściu do stacji:             nierdzewna złączka zaciskowa na rurkę fi 6x1mm

temperatura pracy:                           -30°C do +60°C

poziom nieszczelności:

  • (do atmosfery)                             1x10-8 mbar l/s He
  • (przez siedzenie)                           1x10-6 mbar l/s He

manometr:                                      manometr bezpieczeństwa

waga:                                             8,7 kg
