Reduktory
Ciśnienia zwrotnego / seria BP3 POBIERZ PDF


Zastosowanie: Reduktor ciśnienia zwrotnego seria BP3


  • w instalacjach przemysłowych, gazów technicznych
  • w analizie intrumentalnej
  • do mediów ciekłych i gazowych, poboru próbek
  • w przemyśle petrochemicznym
  • w laboratoriach badawczych


Parametry techniczne:



ciśnienie pracy:

  • wejściowe (w zależności od temp. 93, 121, 148 lub 260°C oraz od rodzaju siedzenia) 250 (1,71MPa), 500 (5,16MPa) lub 1000 PSIG (6,88 MPa)
  • wyjściowe: od 0 do 500 PSIG (szczegółowe zakresy ciśnień w karcie katalogowej produktu)



temperatura pracy:

  • od -40 do +500°F (od -4 do +260°C)



przyłącza:

  • gwint wewnętrzny NPT 1/4, 3/8, 1/8", rurka fi 1/4" długości 2"



materiały:

  • stal nierdzewna elektropolerowana
  • membrana wykonana ze stali nierdzewnej pokrytej warstwą teflonu



współczynniki przepływu:

  • 0,2


Właściwości:



  • możliwy montaż panelowy reduktora, konieczny otwór wielkości 35,3mm
  • waga reduktora 0,86kg



PROJEKT, MONTAŻ I SERWIS INSTALACJI

GAZÓW TECHNICZNYCH I LABORATORYJNYCH.

www.gaztechnika.com.pl

Dodatkowe pliki:

Dodatkowe zdjecia:

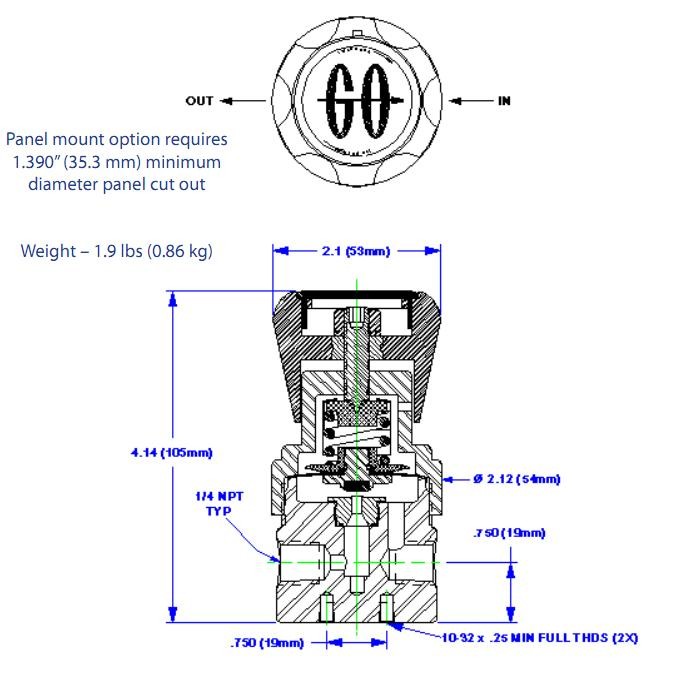

Wymiary reduktora ciśnienia zwrotnego seria BP3

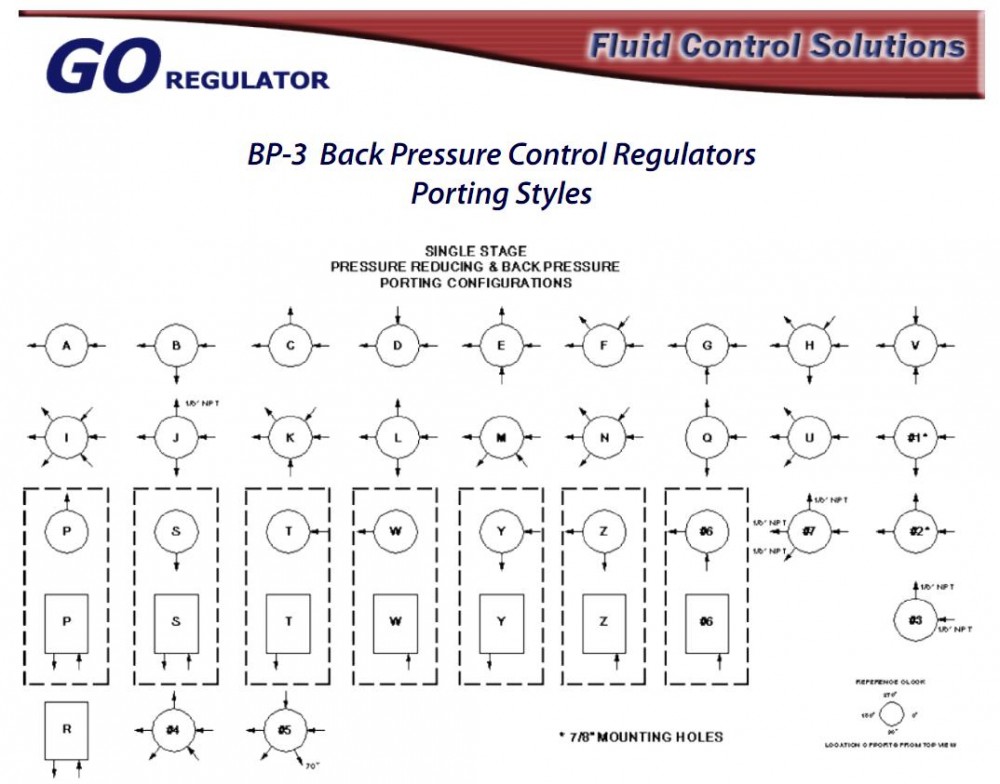

Konfiguracja portów reduktora ciśnienia zwrotnego seria BP3
