Reduktory
Dwustopniowe / seria CYL20 POBIERZ PDF

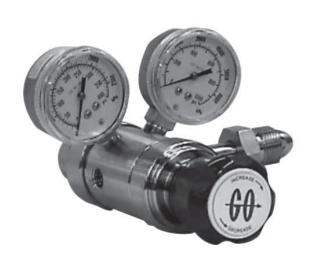

Zastosowanie: Reduktor dwustopniowy - seria CYL20



Parametry techniczne:



ciśnienie pracy:

  • wejściowe (w zależności od temp. od 66 do 260°C oraz od rodzaju uszczelnienia) od 3600 do 6000PSIG (od 24,82 do 41,37MPa)
  • wyjściowe: od 0 do 500PSIG (szczegółowe zakresy ciśnień w karcie katalogowej produktu)



temperatura pracy:

  • od -40 do +500°F (od -4 do +260°C)



przyłącza:

  • możliwe różne konfiguracje maksymalnie sześciu przyłączy (3 x wejście, 3 x wyjście) - szczegółowe informacje w karcie katalogowej produktu
  • gwint wewnętrzny NPT: 1/4" i 3/8", rurka fi 1/4" długości 4", CGA do cylindrów
  • w opcji dodatkowej oferujemy króćce butlowe wg DIN 477



materiały:

  • stal nierdzewna, Inconel, Teflon i Tefzel na elementach pozostających w kontakcie z medium



współczynniki przepływu:

  • 0,025; 0,06; 0,2; 0,5


Właściwości:



  • możliwe zamówienie z dodatkowym zaworem odcinającym, upustowym, odpowietrzeniem lub przyłączami VCR
  • waga reduktora 1,77kg



PROJEKT, MONTAŻ I SERWIS INSTALACJI

GAZÓW TECHNICZNYCH I LABORATORYJNYCH.

www.gaztechnika.com.pl


Dodatkowe pliki:

Dodatkowe zdjecia:

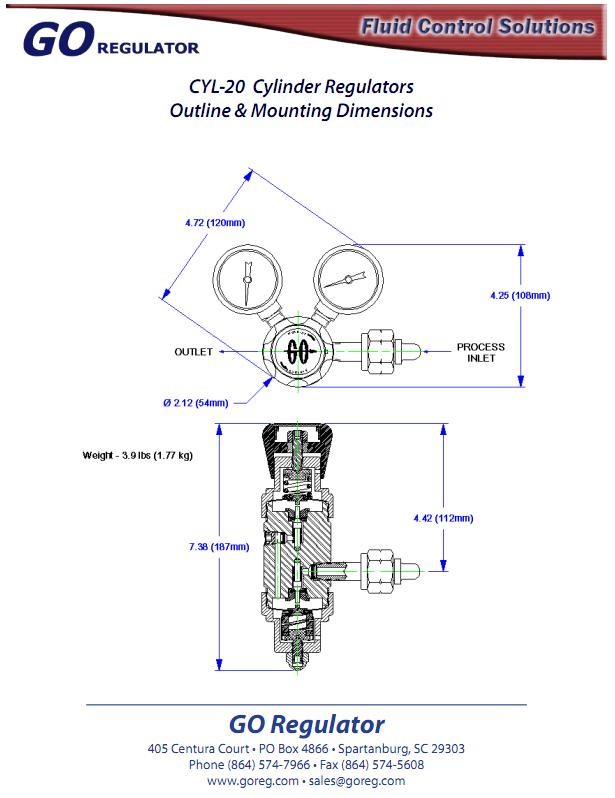

Wymiary reduktora dwustopniowego seria CYL20

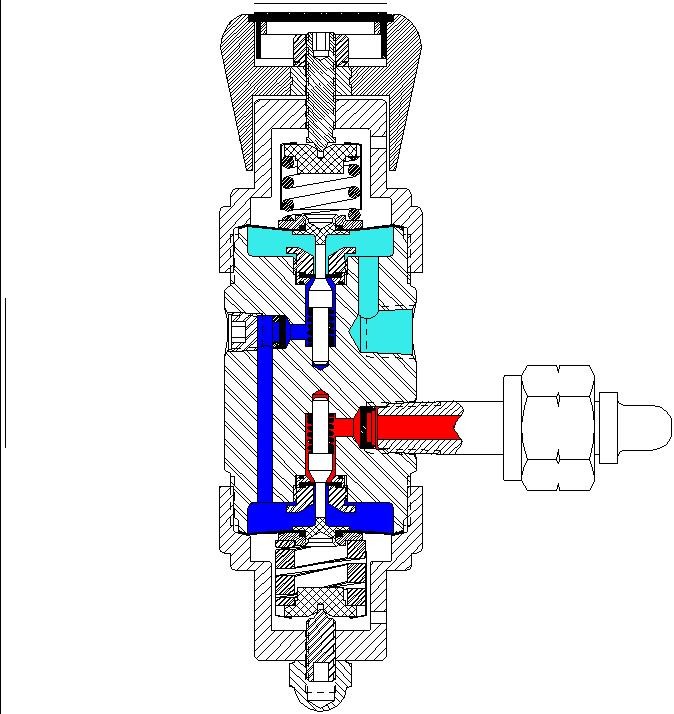

Działanie reduktora dwustopniowego serii CYL20 - etap 2

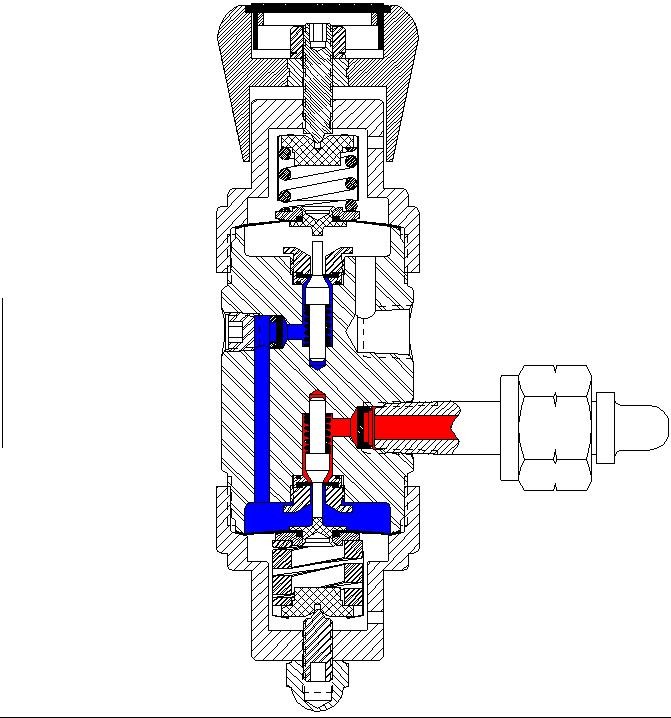

Działanie reduktora dwustopniowego serii CYL20 - etap 1

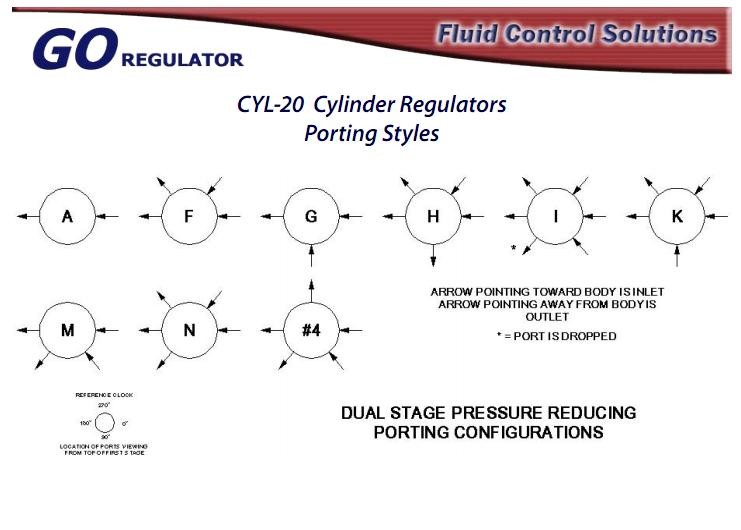

Konfiguracja portów reduktorów dwustopniowych
