Zawory

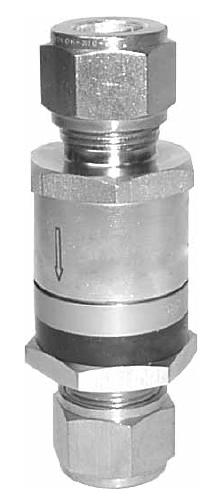

Zawory nadmiarowe / seria XVH POBIERZ PDF


Zastosowanie:zawory nadmiarowe - seria XVH



  • jako automatycznie zamykające się przełączniki, gdy osiągnięty zostanie określony poziom przepływu, chroniący przed niekontrolowanym uwolnieniem medium
  • instalacje przemysłowe, laboratoryjne



Parametry techniczne:



ciśnienie pracy:

  • od 0 do 6000 PSIG w temp. 70°F (41,4 MPa przy temp. 21°C)


temperatura pracy:

  • od -196 do +482°C



przyłącza:

  • rodzaje: przyłącza GYROLOK, gwint stożkowy NPT zewnętrzny/wewnętrzny, BSPT zewnętrzny/wewnętrzny, SAE zewnętrzny/wewnętrzny : od 1/8 do 3/8"
  • wielkości: 1/4", 6mm i 3/8" (wejście/wyjście), 8mmi 1/2" (wejście/wyjście), 10mm, 12mm, 14mm



materiały:

  • stal nierdzewna, mosiądz
  • Chemraz, Viton, Neopren, guma etyleno-propylenowa, Fluorosilikon, Kalrez, Buna-N


Właściwości:



  • dostępny jako model automatyczny lub ręczny, w zależności od wymagań
  • model automatyczny posiada zabezpieczenie przed skumulowaniem się medium w porcie odpowietrzającym, które resetuje zawór, model ręczny musi być resetowany manualnie
  • 2-częściowa budowa umożliwia wymianę uszczelnień i sprężyny
  • szerokie możliwości zastosowania dzięki wielu materiałom uszczelnień i siedzeń
  • możliwy montaż w różnych pozycjach
  • niezawodność i bezpieczeństwo pracy
  • całkowita szczelność i szybkość działania


Działanie zaworu:



Zawór nadmiarowy seria XVH został zaprojektowany do ograniczenia ciśnienia medium do pożądanej wartości. Kiedy zostanie ono osiągnięte grzybek w zaworze zamyka się ograniczając, bądź całkowicie hamując, przepływ. Kiedy ciśnienie w zaworze zostanie wyrównane, grzybek ustawi się ponownie w pozycji "otwarty".

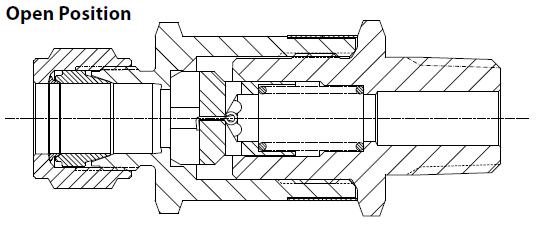

OTWARTY


Gdy ciśnienie jest niższe niż nastawione, sprężyna przytrzymuje grzybek w pozycji "otwarty". Gdy wzrasta i osiąga żądany poziom, grzybek zamknie się.

zawory nadmiarowe - seria XVH - otwarty
















Zdjęcie nr 1. Zawór zwrotny - seria XVH otwarty

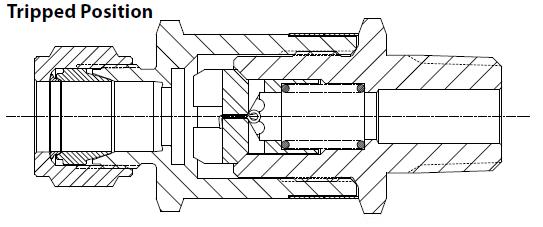

  • ZAMKNIĘTY


Nastawa ręczna.

Grzybek pozostanie w pozycji "zamknięty" hamując przepływ medium do czasu, gdy ciśnienie w zaworze zostanie wyrównane.


Nastawa automatyczna.

Grzybek pozostaje w pozycji "zamknięty". Port odpowietrzający w grzybku umożliwi wyrównanie ciśnień w zaworze, a sprężyna zresetuje zawór ustawiając grzybek w pozycji "otwarty" umożliwiając ponownie swobodny przepływ medium.

zawory nadmiarowe - seria XVH - zamknięty
















Zdjęcie nr 2. Zawór zwrotny - seria XVH zamknięty
