Reduktor wysokiego ciśnienia - seria PR57

Zastosowanie: Reduktor wysokiego ciśnienia seria PR50


  • do mediów ciekłych i gazowych
  • w instalacjach, gdzie konieczna jest regulacja ciśnienia wyjściowego od 0 do 10.000PSIG


Parametry techniczne:



ciśnienie pracy:

  • wejściowe (w zależności od temp.66°C oraz od rodzaju siedzenia) 10.000PSIG (68,95 MPa)
  • wyjściowe: od 0 do 10.000PSIG (szczegółowe zakresy ciśnień w karcie katalogowej produktu)



temperatura pracy:

  • od -40 do +150°F (od -4 do +66°C)



przyłącza:

  • możliwe różne konfiguracje maksymalnie sześciu przyłączy (3 x wejście, 3 x wyjście) - szczegółowe informacje w karcie katalogowej produktu
  • gwint wewnętrzny NPT: 1/4" i 3/8", rurka fi 1/4" długości 2", SAE J514



materiały:

  • stal nierdzewna (alternatywnie reduktor wykonany z mosiądzu z zakresem ciśnień wyjściowych od 0 do 6000PSIG)
  • siedzenia i membrany wykonane z Poliamid, PEEK, Teflon, stal nierdzewna
  • uszczelnienie: Viton



współczynniki przepływu:

  • 0,2; 0,025


Właściwości:



  • gwarantuje bezpieczeństwo pracy z możliwością regulacji ciśnienia wyjściowego od 0 do 10.000 PSIG
  • posiada trzpień ze stali nierdzewnej wspomagający pracę reduktora, gwarantujący mały moment obrotowy
  • zintegrowany filtr 20μm gwarantuje dłuższą żywotność reduktora, chroniąc siedzenie przed zanieczyszczeniami medium
  • możliwość zamówienia z opcją odpowietrzenia reduktora oraz montażu panelowego
  • waga reduktora 2kg





PROJEKT, MONTAŻ I SERWIS INSTALACJI

GAZÓW TECHNICZNYCH I LABORATORYJNYCH.

www.gaztechnika.com.pl


Dodatkowe pliki:

Dodatkowe zdjecia:

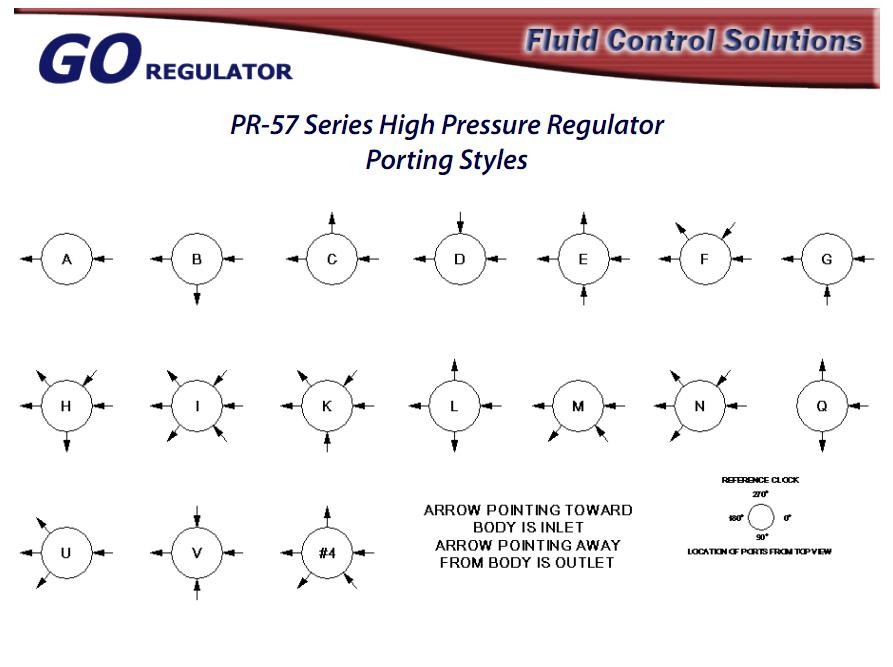

Konfiguracja portów reduktorów wysokiego ciśnienia - seria PR56

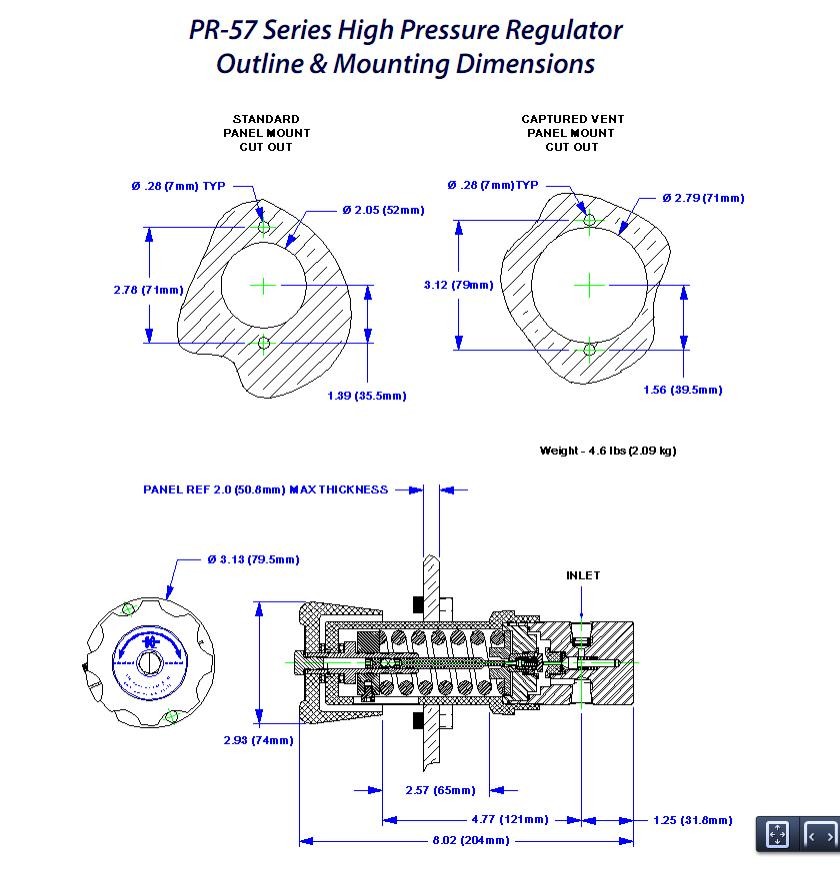

Wymiary reduktora wysokiego ciśnienia - seria PR57
